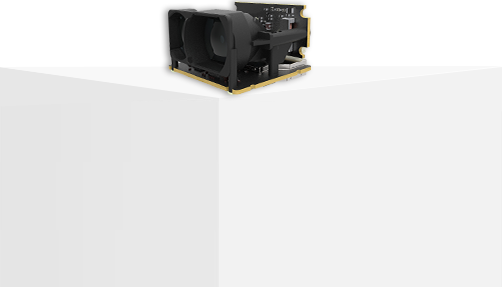

TFA170-L

TFA170-L10 g 170 m 激光雷达

TFA170-L 为载荷敏感的无人机和吊舱提供长距单点测量,适合由整机解决外壳、12 V 供电和 RS-232 集成的任务。

关键技术参数

测量范围
0.1 ~ 170 m
帧率
1 ~ 1000 Hz
通信接口
RS-232
防护等级
without enclosure

需要确认选型或采购信息?

典型应用

无人机

无人机

TFA170-L 在明确方向上为飞控或吊舱提供距离输入,可用于辅助测高、跟随或视线测距。按任务比较更新率、载荷、接口和防护,并在真实地面反射率、姿态与速度下验证;空间建图需要相应的空间数据。

完整参数

产品技术规格
参数值参数值
测量范围0.1 ~ 170 m精度± 10 cm (< 10 m), 1% (≥ 10 m)
帧率1 ~ 1000 Hz通信接口RS-232
防护等级without enclosure产品尺寸31.0 mm × 30.2 mm × 19.2 mm
功耗≤ 1 W重量~ 10 g
视场角< 0.5°输出数据Single-point Distance Value
工作电压DC 12 ± 10% V

适用范围与使用边界

适用场景

  • 无人机或吊舱需要较长视线距离,同时严格控制传感器重量时,可评估约 10 g 的 TFA170-L。
  • 适合已经明确目标方向、可由整机提供结构防护的距离输入。

条件

  • 按交付版本核对输出频率、RS-232、12 V 供电和光轴标定;
  • 窄视场需要结合目标尺寸、抖动和安装刚度验证。

不适用场景

  • 希望直接使用带防护外壳、多接口的户外传感器时,可比较 TF03;
  • 需要公里级视线测量时,再比较 TFA1200-L 或 TFA1500-L,并核对相应更新率。
  • 需要扫描轮廓时应选择扫描或三维产品。

长距单点测量:按载荷、接口和反馈速度怎么选

先定义目标尺寸、工作距离和需要多快得到一次有效距离,再比较平台载荷、外壳与接口。单点距离可供上层飞控、跟焦或定位计算使用,不能直接当作三维测绘或全向避障结果。

查看完整比较专题
TFA170-L当前型号

重量优先,整机可处理外壳和接口

约 10 g 的 TFA170-L 适合对载荷敏感的长距方向性测量,整机需要提供防护和相应电源。

适用边界:核对 RS-232、12 V 与交付版本的输出率;若希望直接使用防护外壳和其他接口,可比较 TF03。

查看型号详情
TF03

需要户外防护与多接口的长距设备

平台可承担约 86 g、需要 IP67 和相应接口时,可比较 TF03,用于已有明确目标方向的距离输入。

适用边界:具体量程和接口版本分别核对;只要实际距离已满足,就应同时比较更轻的短距或中距型号。

查看型号详情
TFA300

高更新率优先,按硬件变体选外壳

无人机或吊舱需要高频距离输入时,可比较 TFA300 系列;带外壳与无外壳变体分别对应防护和载荷取舍。

适用边界:不得把 TFA300-L 的重量和量程与 TFA300 的 IP67 拼成同一型号规格;按同一变体核对输出率。

查看型号详情
TF350

更远距离值得承担更大设备负载

固定或较大型平台需要更远单点距离,且可承担约 224 g 和安装体积时,可比较 TF350。

适用边界:窄视场需验证目标大小、光轴抖动和安装刚度;若工作距离较短,优先比较较轻型号的整机收益。

查看型号详情
关键参数对比
参数TFA170-LTF03TFA300TF350
测量范围0.1 ~ 170 m0.1 ~ 180 m—0.2 ~ 350 m
精度± 10 cm (< 10 m), 1% (≥ 10 m)± 10 cm (≤ 10 m)1% (> 10 m)± 10 cm (<10 m)1% (≥ 10 m)± 10 cm (≤ 10 m)1% (> 10 m)
帧率1 ~ 1000 Hz1 ~ 9800 Hz1 ~ 10,000 Hz1 ~ 9800 Hz
通信接口RS-232UART,CAN,RS-232,RS-485UART,CANUART,CAN,RS-232,RS-485
防护等级without enclosureIP67—IP67
产品尺寸31.0 mm × 30.2 mm × 19.2 mm44 mm × 43 mm × 32 mm—78 mm × 67 mm × 40 mm
功耗≤ 1 W≤800 mW≤ 0.45 W≤ 1 W
重量~ 10 g86 ± 3 g—224 ± 3 g
视场角< 0.5°0.5°< 0.5°0.35°
工作电压DC 12 ± 10% V5 ~ 24 VDC 5 V ± 10%5 ~ 24 V

常见问题

TFA170-L 的最大测量范围是多少?

TFA170-L在90%反射率下的最大范围为170m,在10%反射率下的最大范围为70m,最小检测距离为0.1m。范围性能是在 25°C 和 85kLux 环境光条件下指定的;环境变化可能会影响结果。

支持哪些通讯接口?

TFA170-L使用RS-232作为默认通信接口,波特率为115200,8个数据位,1个停止位,无奇偶校验。可根据北醒支持的要求提供自定义接口; 1.25mm-4P 连接器适用于标准串行配置。

TFA170-L 适合什么任务,为什么选择它?

无人机或吊舱需要较长视线距离,同时严格控制传感器重量时,可评估约 10 g 的 TFA170-L。适合已经明确目标方向、可由整机提供结构防护的距离输入。

精度规格是什么?

TFA170-L 对于 10m 以下的距离提供 ±10cm 的精度,对于 10m 及以上的距离提供 1% 的精度,距离分辨率为 1cm。精度在25℃室内、90%反射率下校准;环境变化可能会影响测量精度。

使用环境和温度范围是多少?

TFA170-L 的工作温度范围为 -20°C 至 +60°C,存储温度范围为 -20°C 至 +80°C。它具有 100kLux 环境光耐受性和 EN60825 1 级人眼安全激光认证,适合室内和室外部署;但是,没有指定 IP 防护等级。

需要什么电源?

TFA170-L需要DC 12±10%V输入,平均功耗≤1W,12V时峰值电流为120mA。这种低功耗配置使其适合功率预算有限的电池供电平台和嵌入式系统。

物理尺寸和重量是多少?

TFA170-L 的尺寸为 31.0 × 30.2 × 19.2mm,重量约为 10g,使其成为最紧凑的远程 LiDAR 选项之一。外形尺寸小、重量轻,可以轻松集成到无人机、机器人和物联网设备等空间受限的平台中。

什么需求下应考虑 TFA170-L 以外的方案?

希望直接使用带防护外壳、多接口的户外传感器时,可比较 TF03;需要公里级视线测量时,再比较 TFA1200-L 或 TFA1500-L,并核对相应更新率。需要扫描轮廓时应选择扫描或三维产品。按交付版本核对输出频率、RS-232、12 V 供电和光轴标定;窄视场需要结合目标尺寸、抖动和安装刚度验证。

TFA170-L 与其他型号或感知方案怎么选?

TFA170-L 与 TF03 的取舍在于轻量无外壳集成和带外壳、多接口集成;不能只按 170 m 与 180 m 标称量程排序。

哪些平台和系统可以集成TFA170-L?

RS-232 串行接口可通过 USB 转串行适配器与 Arduino、Raspberry Pi、PLC 控制器和嵌入式 Linux 系统直接集成。虽然没有原生指定,但可以通过串行桥中间件进行 ROS 集成,并且可配置的 1-1000Hz 帧速率可满足从轻型无人机到固定监控系统的各种有效负载要求。

TFA170-L 出厂固件错误,显示为 TF03S-A 且不支持 9 字节协议,如何修复?

先用 5A 04 14 72 读取完整版本号。如果显示 TF03S-A STDV3.02.03.00,不要直接刷标准 TFA170-L 固件,因为启动加载程序不兼容。请联系 Benewake 获取基于 TF03S-A bootloader 的专用固件。
