产品中心单点测距激光雷达

TF350

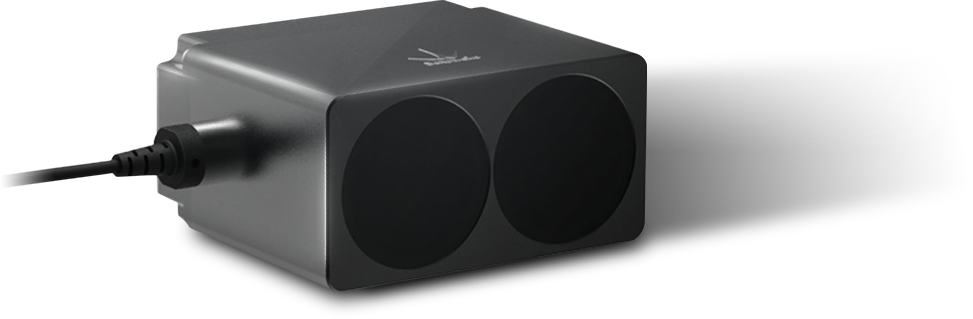

TF350超长距单点激光雷达

  • 抗强光
  • 高帧率
  • 高防护
  • 超长距
  • 小视场角

关键技术参数

测量范围
0.2 ~ 350 m
帧率
1 ~ 9800 Hz
通信接口
UART,CAN,RS-232,RS-485
防护等级
IP67

需要确认选型或采购信息?

典型应用

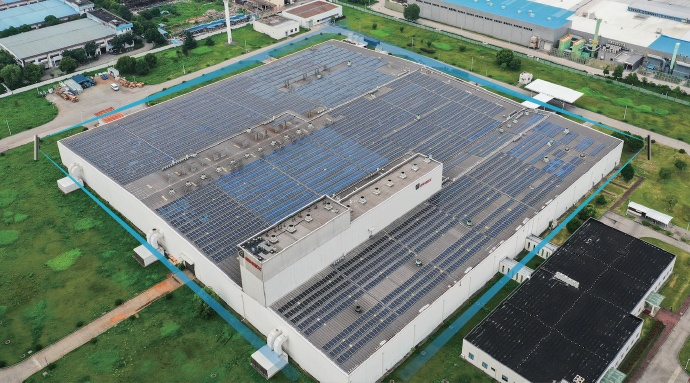

安防预警

安防预警

TF350 提供规划方向的距离变化,供周界或工业设备的上层系统判断异常和触发预警。按目标大小、遮挡和天气验证测量区域;目标识别、报警规则与联动由应用系统完成。

完整参数

产品技术规格
参数值参数值
测量范围0.2 ~ 350 m精度± 10 cm (≤ 10 m)1% (> 10 m)
帧率1 ~ 9800 Hz通信接口UART,CAN,RS-232,RS-485
防护等级IP67产品尺寸78 mm × 67 mm × 40 mm
功耗≤ 1 W重量224 ± 3 g
视场角0.35°输出数据Single-point Distance Value
工作电压5 ~ 24 V

适用范围与使用边界

适用场景

  • 工业设备需要观察较远处的目标距离,并希望使用 IP67 外壳及相应通信接口时,可评估 TF350。
  • 适合明确测量方向的间距监测、触发或远距预警数据输入。

条件

  • 约 224 g 的重量和窄视场需纳入安装评估;
  • 按目标尺寸、反射率、瞄准稳定性和实际天气验证有效距离。

不适用场景

  • 实际距离较短时,可比较更轻的 TF03 或 TF02-Pro;
  • 微型无人机和紧凑吊舱应同时比较轻量模组的载荷代价。
  • 若需要大范围空间覆盖,增加单点量程不能替代扫描或三维感知。

长距单点测量:按载荷、接口和反馈速度怎么选

先定义目标尺寸、工作距离和需要多快得到一次有效距离,再比较平台载荷、外壳与接口。单点距离可供上层飞控、跟焦或定位计算使用,不能直接当作三维测绘或全向避障结果。

查看完整比较专题
TFA170-L

重量优先,整机可处理外壳和接口

约 10 g 的 TFA170-L 适合对载荷敏感的长距方向性测量,整机需要提供防护和相应电源。

适用边界:核对 RS-232、12 V 与交付版本的输出率;若希望直接使用防护外壳和其他接口,可比较 TF03。

查看型号详情
TF03

需要户外防护与多接口的长距设备

平台可承担约 86 g、需要 IP67 和相应接口时,可比较 TF03,用于已有明确目标方向的距离输入。

适用边界:具体量程和接口版本分别核对;只要实际距离已满足,就应同时比较更轻的短距或中距型号。

查看型号详情
TFA300

高更新率优先,按硬件变体选外壳

无人机或吊舱需要高频距离输入时,可比较 TFA300 系列;带外壳与无外壳变体分别对应防护和载荷取舍。

适用边界:不得把 TFA300-L 的重量和量程与 TFA300 的 IP67 拼成同一型号规格;按同一变体核对输出率。

查看型号详情
TF350当前型号

更远距离值得承担更大设备负载

固定或较大型平台需要更远单点距离,且可承担约 224 g 和安装体积时,可比较 TF350。

适用边界:窄视场需验证目标大小、光轴抖动和安装刚度;若工作距离较短,优先比较较轻型号的整机收益。

查看型号详情
关键参数对比
参数TFA170-LTF03TFA300TF350
测量范围0.1 ~ 170 m0.1 ~ 180 m—0.2 ~ 350 m
精度± 10 cm (< 10 m), 1% (≥ 10 m)± 10 cm (≤ 10 m)1% (> 10 m)± 10 cm (<10 m)1% (≥ 10 m)± 10 cm (≤ 10 m)1% (> 10 m)
帧率1 ~ 1000 Hz1 ~ 9800 Hz1 ~ 10,000 Hz1 ~ 9800 Hz
通信接口RS-232UART,CAN,RS-232,RS-485UART,CANUART,CAN,RS-232,RS-485
防护等级without enclosureIP67—IP67
产品尺寸31.0 mm × 30.2 mm × 19.2 mm44 mm × 43 mm × 32 mm—78 mm × 67 mm × 40 mm
功耗≤ 1 W≤800 mW≤ 0.45 W≤ 1 W
重量~ 10 g86 ± 3 g—224 ± 3 g
视场角< 0.5°0.5°< 0.5°0.35°
工作电压DC 12 ± 10% V5 ~ 24 VDC 5 V ± 10%5 ~ 24 V

常见问题

TF350 的测量范围是多少?

TF350 的范围为室内 0.2–350m(反射率 90%),室外 100Klux 环境光(反射率 90%)范围为 0.2–300m。反射率较低 (10%) 时,室内范围缩小至 0.2–110m,室外范围缩小至 0.2–100m。这种远程功能使其适用于车辆防撞和交通监控应用。

TF350支持哪些通讯接口?

TF350 提供多种通信选项:UART(3.3V LVTTL)、CAN(1000 kbps 标准帧)和可切换的 RS485/RS232 接口。所有接口均以 115200 的标准串行连接波特率运行,具有 8 个数据位和 1 个停止位。这种灵活性允许与不同的工业控制系统集成,包括 PLC、汽车 ECU 和嵌入式平台。

TF350 适合什么任务,为什么选择它?

工业设备需要观察较远处的目标距离,并希望使用 IP67 外壳及相应通信接口时,可评估 TF350。适合明确测量方向的间距监测、触发或远距预警数据输入。

TF350 的准确度和精度规格是什么?

TF350 在 10 米内提供 ±10cm 的精度,在 10 米外提供 1% 的精度。其距离分辨率为1cm,重复性(1σ)小于3cm。这些规格是在 25°C 下使用 90% 反射率白板测量的,确保工业应用中精密距离测量的可预测性能。

运行环境及环保等级如何?

TF350 的工作温度范围为 -25°C 至 +60°C,外壳防护为 IP67。补偿算法和环境光指标有相应测试条件,不代表所有雨雪、雾和污染下量程与性能都不变化。户外项目应测试目标可见性、回波有效率和安装窗口维护条件。

TF350 有哪些电源和电流要求?

TF350 接受 5V–24V 的宽电源电压范围,5V 时平均电流消耗≤150mA,12V 时≤80mA,24V 时≤50mA。总功耗≤1W,对于无人机和工业物联网应用等电池供电平台来说非常节能。这种低功耗配置可以集成到资源受限的系统中。

TF350 的物理尺寸和重量是多少?

TF350尺寸为78mm(长)×67mm(宽)×40mm(高),重量为222g(标准版)或225g(RS485版,±3g公差)。其紧凑的铝合金外壳专为安装在车辆、无人机和工业设备上而设计。 70 厘米的电缆长度允许在不同的机械配置中灵活安装。

什么需求下应考虑 TF350 以外的方案?

实际距离较短时,可比较更轻的 TF03 或 TF02-Pro;微型无人机和紧凑吊舱应同时比较轻量模组的载荷代价。若需要大范围空间覆盖,增加单点量程不能替代扫描或三维感知。约 224 g 的重量和窄视场需纳入安装评估;按目标尺寸、反射率、瞄准稳定性和实际天气验证有效距离。 如项目要求功能安全认证,需单独核对相应证明;激光 Class 1 人眼安全不等于功能安全认证。

TF350 与其他型号或感知方案怎么选?

与 TF03 比较时,重点是更远工作距离是否值得增加重量和体积;与公里级轻量模组比较时,还要比较更新率、外壳和供电,不能只按量程长短判断优劣。

TF350 集成了哪些平台和系统?

TF350 与支持 UART/CAN 的平台集成,包括 Arduino、ROS 兼容的机器人系统、PLC 控制器、汽车 ECU 和定制嵌入式 Linux 系统。 RS485/RS232 变体可与传统工业自动化系统和基于 Modbus 的网络集成。标准 115200 波特率串行通信和可配置 CAN 参数 (1000 kbps) 支持实时和非实时应用。定制固件开发的用户手册中提供了详细的集成说明。

RS485 配置命令不起作用,可能是什么原因?

先确认型号对应的协议、波特率和接口。波特率过低而帧率过高会造成缓冲区溢出;TF03 的 TTL、RS485、CAN 命令与 TFmini-i-485/TF02-I-485 的 Modbus 命令不能混用。请按型号手册发送命令。

如何在 TF03 上切换 UART 和 CAN 接口?

UART 切 CAN 可发送 5A 05 45 02 A6,再发送 5A 04 11 6F 保存;CAN 切 UART 需要通过 CAN 总线发送 5A 05 45 01 A5,再保存设置。切换后应按新接口和 250 kbps 总线配置重新连接。

设置过高帧率或过低波特率后传感器无响应,如何恢复?

可能是发送缓冲区溢出。应使用 Benewake 离线下载器写入匹配的 bin 固件,并按 PCB 四针调试接口的 GND 标记对齐探针。此操作需要技术支持指导;后续应先提高波特率、重新连接,再提高帧率。

没有障碍物时却持续返回 220–230 cm,可能是什么原因?

常见原因是附近红外光源干扰,例如带红外补光的摄像头。请记录含 strength 值的 9 字节原始数据,临时关闭或遮挡可疑光源;确认后应增加遮光、调整位置或重新设计安装。
