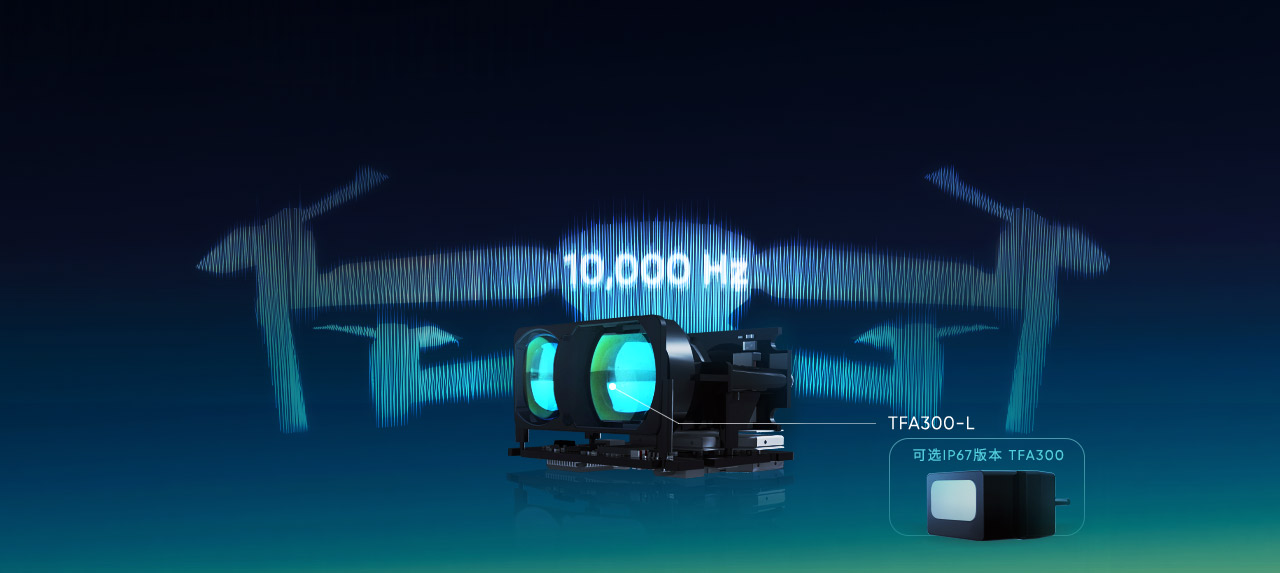

TFA300超高频轻量无人机激光雷达
TFA300系列属于超高频轻量单点激光雷达，涵盖超轻无外壳的TFA300-L以及配备IP67防护外壳的TFA300。这两款产品均具备高达 10,000 Hz的高频特性，在光电吊舱、救援无人机、高速穿越无人机FPV等应用场景中，TFA300系列可实现远距智能跟焦、精确坐标定位、稳定高度巡航以及高速飞行避障等功能。
关键技术参数
- 测量范围
- 0.1 ~ 290 m
- 帧率
- 1 ~ 10,000 Hz
- 通信接口
- UART,CAN
- 防护等级
- IP67
需要确认选型或采购信息？
典型应用
完整参数
| 参数 | 值 | 参数 | 值 |
|---|---|---|---|
| 测量范围 | 0.1 ~ 290 m | 精度 | ± 10 cm (<10 m)1% (≥ 10 m) |
| 帧率 | 1 ~ 10,000 Hz | 通信接口 | UART,CAN |
| 防护等级 | IP67 | 产品尺寸 | 49.4 mm × 37.0 mm × 28.6 mm |
| 功耗 | ≤ 0.45 W | 重量 | 10.5 g |
| 视场角 | < 0.5° | 输出数据 | Single-point Distance Value |
| 工作电压 | DC 5 V ± 10% |
适用范围与使用边界
适用场景
适用于 300 m 级远距离测量、无人机载荷和工程测量辅助定位。
条件：以产品数据手册规定的量程、精度和工作条件为边界。
不适用场景
TFA300 不适用于超出本型号数据手册量程、精度或接口能力的测量任务，也不应替代需要认证冗余的安全系统。
条件：若目标需求超出规格边界，应先进行选型评估或联系技术支持。
长距离测量如何权衡距离、重量和环境
先确定目标反射率下的工作距离和系统所需余量，再比较重量、外壳、防护、接口与更新率。下表是当前规格差异，不代表未经同条件测试的性能排名。
查看完整比较专题TFA170-L
控制载荷的 170 m 级模块
TFA170-L 当前参数为 0.1–170 m、约 10 g、RS-232 和 12 V，适合需要长距离输入但仍严格控制载荷的系统。
适用边界：产品无外壳；输出频率和交付版本需与实物核对，户外环境必须另做结构、防水和散热验证。
查看型号详情TF03
180 m 级、IP67 与多接口
TF03 当前参数为 0.1–180 m、IP67，并提供 UART、CAN、RS-232 与 RS-485；适合能承担约 86 g 重量且重视外壳与接口选择的户外任务。
适用边界：高帧率需要与波特率和接口版本匹配；目标表面、背景、振动和控制延迟仍需整机验证。
查看型号详情TFA300当前型号
更远距离与高更新率，同时控制重量
TFA300 当前参数为 0.1–290 m、最高 10000 Hz、IP67，并提供 UART 与 CAN；适合远距和高速采样同时重要的任务。
适用边界：规格最大值不能替代真实目标与环境测试；供电、数据链带宽、安装刚度和版本必须共同核对。
查看型号详情TF350
350 m 级与完整防护外壳
TF350 当前参数为 0.2–350 m、IP67，并提供 UART、CAN、RS-232 与 RS-485；适合距离余量和多接口优先、平台可接受约 224 g 重量的任务。
适用边界：更大距离伴随更高重量和体积；不能只看最大量程，需验证目标、环境、安装和系统制动或控制余量。
查看型号详情| 参数 | TFA170-L | TF03 | TFA300 | TF350 |
|---|---|---|---|---|
| 测量范围 | 0.1 ~ 170 m | 0.1 ~ 180 m | 0.1 ~ 290 m | 0.2 ~ 350 m |
| 精度 | ± 10 cm (< 10 m), 1% (≥ 10 m) | ± 10 cm (≤ 10 m)1% (> 10 m) | ± 10 cm (<10 m)1% (≥ 10 m) | ± 10 cm (≤ 10 m)1% (> 10 m) |
| 帧率 | 1 ~ 1000 Hz | 1 ~ 9800 Hz | 1 ~ 10,000 Hz | 1 ~ 1000 Hz |
| 通信接口 | RS-232 | UART,CAN,RS-232,RS-485 | UART,CAN | UART,CAN,RS-232,RS-485 |
| 防护等级 | without enclosure | IP67 | IP67 | IP67 |
| 产品尺寸 | 31.0 mm × 30.2 mm × 19.2 mm | 44 mm × 43 mm × 32 mm | 49.4 mm × 37.0 mm × 28.6 mm | 78 mm × 67 mm × 40 mm |
| 功耗 | ≤ 1 W | ≤ 0.8 W | ≤ 0.45 W | ≤ 1 W |
| 重量 | ~ 10 g | 86 ± 3 g | 10.5 g | 224 ± 3 g |
| 视场角 | < 0.5° | 0.5° | < 0.5° | 0.35° |
| 工作电压 | DC 12 ± 10% V | 5 ~ 24 V | DC 5 V ± 10% | 5 ~ 24 V |
常见问题
TFA300的最大测量范围是多少？
在 100 KLux 环境光下，TFA300 在 90% 反射率下可达到 270 m，而 TFA300-L 型号在相同条件下可将其延长至 290 m。在反射率较低 (10%) 时，TFA300 的范围降至 90 m，TFA300-L 的范围降至 100 m。最小盲区≤0.1m。
TFA300支持哪些通信协议？
TFA300支持UART和CAN协议，可通过命令切换。默认 UART 波特率为 115,200 bps（可配置），8 个数据位，1 个停止位，无奇偶校验。所有连接均使用 JST GH 1.25 mm 6 针连接器。
TFA300 最适合哪些应用？
TFA300 非常适合需要具有 IP67 防护等级的紧凑型轻型传感器的中长距离应用：自动驾驶车辆、工业距离测量、无人机高度保持、移动机器人避障、地形测绘和结构监测。其可配置性（帧速率高达 10,000 Hz）支持实时和高频测量场景。
准确度和精度规格是什么？
对于小于 10 m 的距离，精度为 ±10 cm；对于 10 m 及以上的距离，精度为 ±1%。重复性非常好，<3 cm (1σ)，确保重复测量的测量结果一致。距离分辨率为1厘米，可实现细粒度的障碍物检测。
运行环境有哪些限制？
工作温度范围为-20°C至+60°C，存储温度为-40°C至+80°C。 IP67 防护等级可确保完全防尘并可在 1 m 深的水中浸泡 30 分钟。耐环境光额定值为 100 KLux，适用于室内和室外日光条件。
TFA300需要什么电源？
TFA300 需要 DC 5V ±10% 输入，平均功耗 ≤0.45 W，峰值电流 <0.75 A（在 25°C、50 Hz 条件下测量）。低功耗使其适用于电池供电系统和嵌入式物联网应用，无需重型充电基础设施。
物理尺寸和重量是多少？
TFA300标准尺寸为49.4毫米×37.0毫米×28.6毫米，重量为35.5克（不含电缆）。超紧凑型 TFA300-L 型号尺寸为 32.0 mm × 30.2 mm × 20.2 mm，重量仅为 10.5 g，非常适合小型无人机和紧凑型机器人等重量关键型应用。
何时不应使用 TFA300？
在没有热管理的情况下，避免在低于 -20°C 的极冷或高于 +60°C 的高温下使用 TFA300。反射率低于 10% 会显着降低范围（标准范围为 90 m，长范围为 100 m），因此在非反射表面上仔细测量。 <0.5° 的视场需要精确瞄准——它无法检测离轴障碍物。高环境光 (>100 KLux) 也会降低有效范围。
TFA300 与 Lightware LW 系列或 Garmin LidarLite 相比如何？
TFA300与TFA300-L是不同硬件变体：带IP67外壳的TFA300量程为270 m、重量为35.5 g；无外壳的TFA300-L量程为290 m、重量为10.5 g。两者均支持UART/CAN，应按防护、量程和重量需求选择对应变体。
它与哪些平台和系统集成？
TFA300 通过 UART（Arduino、STM32、PLC、工业控制器）与嵌入式系统集成，并通过 CAN 总线（CAN-FD 兼容系统）与汽车/机器人网络集成。逻辑电压为3.3V TTL，与现代单板计算机兼容。 JST GH 连接器可快速集成到无人机飞行控制器（通过 UART 至 CAN 桥接器兼容 Pixhawk）和 AGV/AMR 平台。可配置的帧速率（1–10,000 Hz）允许针对实时操作系统和边缘计算限制进行调整。
