产品中心单点测距激光雷达

TF-Luna

TF-Luna8 m低成本激光测距模组

TF-Luna 面向短距离、低功耗的单点测距集成,适合受控安装位置的接近触发和辅助对焦距离输入。

关键技术参数

测量范围
0.2 ~ 8 m
帧率
1 ~ 250 Hz
通信接口
UART,I/O,I²C
防护等级
无防护外壳,需外部环境防护

需要确认选型或采购信息?

典型应用

穿梭车避障

穿梭车避障

TF-Luna 为规划方向提供障碍距离,供穿梭车控制器判断减速或停车时机。选型需结合目标高度、车速、停车距离和传感器覆盖;单个观测方向不能代表整车周围均已覆盖。
智慧停车

智慧停车

TF-Luna 可在规划测量位置观察车辆进入或离开时的距离变化,为相机唤醒或车位占用判断提供输入。车牌识别、计费与最终占用结果由停车系统完成,需覆盖不同车型、停车姿态和遮挡测试。
辅助对焦

辅助对焦

TF-Luna 为镜头控制提供目标距离,帮助缩小搜索范围或选择对焦起点。先对齐雷达测量区域与成像区域;透明、反光和多目标场景需明确选取目标,最终清晰度由镜头与图像反馈共同决定。

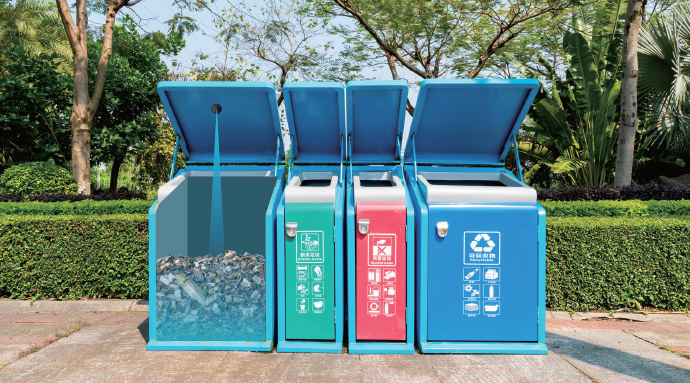

智能触发

智能触发

TF-Luna 可利用指定位置的距离变化触发开盖、开门或设备唤醒。根据真实目标与背景设置阈值、回差和响应时间,选择所需的单点或区域覆盖,避免把背景变化当作有效触发。

完整参数

产品技术规格
参数值参数值
测量范围0.2 ~ 8 m精度± 6 cm @ (0.2 ~ 3 m) ± 2% @ (3 ~ 8 m)
帧率1 ~ 250 Hz通信接口UART,I/O,I²C
防护等级无防护外壳,需外部环境防护产品尺寸35 mm × 21.25 mm × 12.5 mm
功耗≤ 0.35 W重量< 5 g
视场角2°输出数据Single-point Distance Value
工作电压3.7 ~ 5.2 V

适用范围与使用边界

适用场景

  • 设备只需要一个方向的短距距离,并优先控制功耗和安装空间时,可评估 TF-Luna。
  • 适合接近触发、辅助对焦和局部向下测距等已有明确测量路径的任务。

条件

  • TF-Luna 为无防护外壳模块,需由设备提供环境防护;
  • 深色、透明或镜面目标先验证回波和有效距离,不能仅凭标称 8 m 设计。

不适用场景

  • 需要带环境防护外壳的短距模块时,可比较 TFmini-S 或 TFmini Plus;
  • 需要横向区域覆盖时,比较 TF-NOVA 或 NOVA20。
  • 若目标是机器人建图或物体体积测量,应选能提供所需空间数据的方案。

短距单点测量:按功耗、重量和光斑怎么选

三款都提供一个方向的距离。先确认实际目标和工作距离,再比较设备是否已有环境防护、载荷能接受多少、是否需要较宽点光斑;需要建图或区分多个方向时,应先比较其他感知类型。

查看完整比较专题
TFmini-S

轻量,同时需要带防护的短距模块

无人机向下测距或小型设备固定方向检测,可比较约 5 g、2° 视场和 IP65 的 TFmini-S。

适用边界:目标很小或紧邻背景时要验证光斑;12 m 是指定条件下的量程,不能直接当作所有地面的有效距离。

查看型号详情
TFmini Plus

允许更高重量,希望点光斑覆盖更宽

设备能接受约 12 g,希望以 3.6° 视场覆盖较宽目标区域时,可比较 TFmini Plus。

适用边界:较宽视场可能同时看到目标和背景;它仍输出一个距离,不会增加独立测量通道。

查看型号详情
TF-Luna当前型号

功耗优先,设备能自行提供防护

短距接近触发或辅助对焦只需一个距离时,可优先比较 TF-Luna 的低功耗和紧凑安装。

适用边界:无防护外壳;若要直接暴露于水尘环境,应比较带外壳型号或明确整机防护。

查看型号详情
关键参数对比
参数TFmini-STFmini PlusTF-Luna
测量范围0.1 ~ 12 m0.1 ~ 12 m0.2 ~ 8 m
精度± 6 cm @ (0.1 ~ 6 m)± 1% @ (6 ~ 12 m)± 5 cm @ (0.1 ~ 5 m)± 1% @ (5 ~ 12 m)± 6 cm @ (0.2 ~ 3 m) ± 2% @ (3 ~ 8 m)
帧率1 ~ 1000 Hz1 ~ 1000 Hz1 ~ 250 Hz
通信接口UART,I/O,I²CUART,I/O,I²CUART,I/O,I²C
防护等级—IP65无防护外壳,需外部环境防护
产品尺寸42 mm × 15 mm × 16 mm35 mm × 18.5 mm × 21 mm35 mm × 21.25 mm × 12.5 mm
功耗≤ 0.7 W550 mW≤ 0.35 W
重量5 ± 0.3 g12 ± 1 g< 5 g
视场角2°3.6°2°
工作电压5 ± 0.1 V5 ± 0.5 V3.7 ~ 5.2 V

常见问题

TF-Luna 的测量范围是多少?

TF-Luna 在室内和室外条件下工作距离为 0.2m 至 8m,反射率为 90%,工作距离为 0.2m 至 2.5m,反射率为 10%。范围根据目标反射率和环境光而变化;最大 8m 假定使用标准白板(90% 反射率)在 25°C 的室内进行测试。对于反射率较低的目标 (10%),最大范围降至 2.5m。

TF-Luna支持哪些通讯接口?

TF-Luna 支持三种接口:UART(默认波特率 115200,可调)、I²C(从机模式,最大传输速率 400kbps,默认地址 0x10)和 I/O。通信电平为 LVTTL(3.3V 逻辑),I²C 地址范围为 0x08–0x77,允许同一总线上有多个传感器。

TF-Luna 适合什么任务,为什么选择它?

设备只需要一个方向的短距距离,并优先控制功耗和安装空间时,可评估 TF-Luna。适合接近触发、辅助对焦和局部向下测距等已有明确测量路径的任务。

准确度和精度规格是什么?

TF-Luna 在 0.2m–3m 距离内提供 ±6cm 精度,在 3m–8m 范围内提供 ±2% 精度,距离分辨率为 1cm。这些规格基于 25°C 下使用标准白板(90% 反射率)进行的室内测试,代表高反射率目标的最佳情况条件。

工作温度和环境规格是什么?

工作温度范围为-10°C至+60°C,存储温度范围为-20°C至+75°C。北醒官方目录将 TF-Luna 标为无防护外壳模块(without enclosure);英文数据表的 ABS+PC 是结构材料说明,不代表防水防尘等级。它可承受高达 70Klux(大约相当于室外日光)的环境光,且范围不会降低,环境光参数不等于环境防护;室外或有水尘的环境必须另做外部防护并验证安装条件。

TF-Luna 需要什么电源?

TF-Luna 需要 3.7V–5.2V 电源,平均电流≤70mA,峰值电流 150mA,平均功耗≤0.35W。这种低功耗预算可以集成到电池供电的系统中,包括无人机、移动机器人和手持设备,而无需担心电源管理问题。

物理尺寸和重量是多少?

TF-Luna尺寸为35毫米(长)×21.25毫米(宽)×12.5毫米(高),重量不到5克,使其成为最紧凑的单点激光雷达模块之一。其最小的占地面积和重量使其非常适合空间受限的应用,例如无人机有效载荷集成和嵌入式物联网系统。

什么需求下应考虑 TF-Luna 以外的方案?

需要带环境防护外壳的短距模块时,可比较 TFmini-S 或 TFmini Plus;需要横向区域覆盖时,比较 TF-NOVA 或 NOVA20。若目标是机器人建图或物体体积测量,应选能提供所需空间数据的方案。TF-Luna 为无防护外壳模块,需由设备提供环境防护;深色、透明或镜面目标先验证回波和有效距离,不能仅凭标称 8 m 设计。

TF-Luna 与其他型号或感知方案怎么选?

TF-Luna 的选择理由是低功耗和紧凑的短距单点输入;TFmini-S 增加标称距离并提供 IP65,TFmini Plus 的视场更宽。按真实工作距离、目标大小、防护和功耗取舍,不把更远量程等同于更适合。

TF-Luna 与哪些平台和系统集成?

TF-Luna 通过标准通信协议与 Arduino(通过串行扩展板的 UART/I²C)、ROS(可用于 UART 的社区驱动程序)、Pixhawk 自动驾驶仪(通过 UART 上的测距仪 MAVLink 协议)和工业 PLC(通过 UART/I²C)集成。 LVTTL(3.3V)逻辑电平与大多数微控制器生态系统兼容;用户可能需要 5V 系统的电平转换器。 115200 波特率的默认 UART 和 0x10 的 I²C 从机可立即在嵌入式和机器人堆栈中使用。

传感器处于 I2C 模式但手边没有 I2C 工具,如何切回 UART?

可使用 CH341 等 USB 转 I2C 适配器,通过 BW_CheckWINCC 工具发送切换命令;部分型号也可通过硬件方式处理 PIN5。TFmini-S、TFmini Plus 和 TF02-Pro 通常以 PIN5 接地选择 I2C,切回 UART 时应按对应手册断开接地或发送型号匹配的命令。

TFmini-S 或 TF-Luna 通过 I2C 接 Pixhawk 后无法通信,应检查什么?

确认 PIN5 的 I2C 选择状态、默认 I2C 地址 0x10、Pixhawk 参数 RNGFND1_TYPE=20 和 RNGFND1_ADDR=0x10。传感器与 Pixhawk 必须共地,I2C 线建议不超过 40 cm,并检查供电、上拉和接线顺序。

TF-Luna v3.3.1 的 FPS 寄存器始终为 0x0000,是 Bug 吗?

是已确认的固件问题:v3.3.1 无论实际帧率如何都可能读回 0x0000。该问题在 v3.5.1 修复,早期批次设备应按型号和升级说明更新固件。

EVIDENCE

TF-Luna

香港城市大学 + 东京大学 + 澳门大学

机构
City University of Hong Kong + The University of Tokyo + University of Macau
型号
TF-Luna
用途
香港城市大学 + 东京大学 + 澳门大学;三颗 TF-Luna。完整来源截图、原文引用与来源链接。
出处
Science Advances 11, eadt6041 2025 DOI: 10.1126/sciadv.adt6041
品牌归属
型号级:原文仅记型号
打开原始来源 ↗查看证据引用 →
