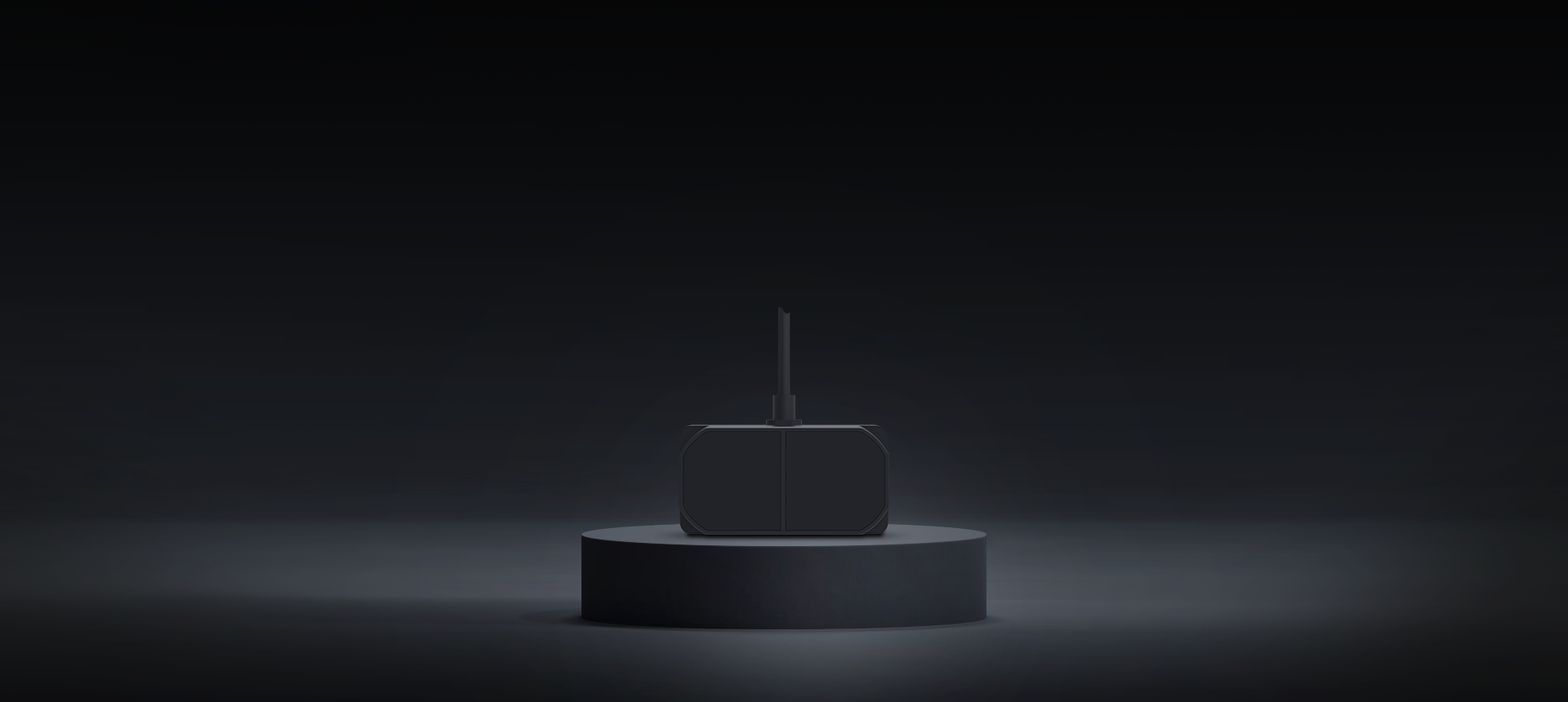

TFmini Plus — 12 m IP65 防护激光测距模组

TFmini-Plus 在 90% 反射率时可实现 0.1 m 至 12 m 范围，但在低反射率时性能会显着下降 — 在 10% 反射率时可降至 0.1 m 至 4 m。高达 70 Klux 的环境光不会降低该范围的规格。对于室内反射率 90% 的目标，您可以在整个 12 m 范围内可靠地检测到。

TFmini-Plus 支持 UART 和 I2C 接口。 UART 工作在默认波特率 115200 bps，8 个数据位，1 个停止位，无奇偶校验；它可配置为 9600–921600 bps，允许帧速率高达 1000 Hz。 I2C 的运行速度高达 400 kbps，仅支持从机模式，默认地址为 0x10（可配置 0x01–0x7F），并且允许帧速率高达 100 Hz。

TFmini-Plus 在四个关键领域表现出色：行人检测、车辆检测、无人机/机器人高度测量以及机器人安全系统（防坠落）。其紧凑的外形 (35 × 18.5 × 21 mm)、低功耗（典型值 550 mW，低功耗模式下 <100 mW）和高达 1000 Hz 的输出速率使其成为无人机测高、AMR/AGV 避障和实时动态传感应用的理想选择。

TFmini-Plus 在 0.1–5 m 范围内提供 ±5 cm 的精度，在 5–12 m 范围内提供 ±1% 的精度，并在 25°C 室内对 90% 反射率目标进行测试。在 100 Hz 输出速率下，重复性 (1σ) 优于 3 cm。请注意，如果操作条件偏离标准测试条件（温度、反射率、环境光），精度会降低。

TFmini-Plus 的工作温度范围为 -20°C 至 +60°C，防护等级为 IP65，这意味着它可以防尘和防低压水射流，适用于户外和半恶劣环境。储存温度范围为-20°C 至+75°C。 850 nm LED 光源被归类为 EN62471 的豁免级别，对眼睛安全。

TFmini-Plus 需要稳定的 5V ± 0.5V 电源，平均电流消耗≤110 mA，导致典型功耗为 550 mW。低功耗模式可将其降低至 <100 mW，可通过 UART 命令进行配置。在测量周期期间峰值电流可达到 140 mA，因此电源设计必须考虑到这种瞬态。

TFmini-Plus 的尺寸为 35 mm × 18.5 mm × 21 mm，重量为 12 g ± 1 g，极其紧凑。外壳采用PC/ABS材质，经久耐用。它附带一根 30 厘米的预连接电缆，可以直接集成到无人机、机器人或便携式传感器有效负载中，而无需笨重的连接器或适配器。

请勿使用 TFmini-Plus 测量高反射表面（>90% 反射率，例如镜子或抛光金属），因为它可能会返回饱和/错误读数。不适合在没有范围损失的情况下超过 70 Klux 的室外高环境光场景（例如，没有光学滤镜的直射阳光）。 3.6° 视场仅限于单点检测，无法执行 2D/3D 扫描。最后，近距离 ±50 毫米的精度可能不足以满足需要亚厘米精度的应用。

Garmin在远距离精度上略占优势（10–12 m处，TFmini Plus的±1%规格对应约±10–12 cm，而Garmin为±10 cm）；在近距离（0.1–5 m），TFmini Plus的±5 cm优于Garmin的±10 cm。

TFmini-Plus 可通过 UART/I2C 库轻松与 Arduino 集成，通过社区驱动程序支持 ROS（机器人操作系统），并通过 UART 串​​行协议作为测距仪输入与 Pixhawk 自动驾驶仪配合使用。标准 5V I/O 级通信（3.3V 的 LVTTL）允许直接连接到嵌入式 Linux 系统、微控制器板和 PLC 模拟输入模块。对于高频同步 (1000 Hz)，由于 I2C 的 100 Hz 软件限制，UART 优于 I2C。

可使用 CH341 等 USB 转 I2C 适配器，通过 BW_CheckWINCC 工具发送切换命令；部分型号也可通过硬件方式处理 PIN5。TFmini-S、TFmini Plus 和 TF02-Pro 通常以 PIN5 接地选择 I2C，切回 UART 时应按对应手册断开接地或发送型号匹配的命令。

为每个传感器分配不同地址，地址范围为 0x08–0x77。可发送 5A 05 0B [ADDR] 00 修改地址并发送保存命令；如果总线仍不稳定，可使用 I2C 多路复用器或缩短总线。

近距离误差可能与校准数据或固件有关。建议使用 BenewakeUserConfigTool 重新校准，并确认固件达到 TF-MINI-P.STD.02.01.07 或更高版本；若仍异常，请提交序列号和固件版本给技术支持。

TFmini Plus 在 90% 反射率下的标称最大距离为 12 m，超过 1200 cm 的读数不属于出厂标定范围，不应直接用于控制或安全判断。应用层应按具体型号规格过滤超范围数据。

几厘米级偏差可能来自光斑覆盖边缘产生的多径反射；如果偏差达到 1 m 以上则应排查。请确保光斑完整落在目标表面，并记录包含 strength 值的 9 字节原始数据供分析。

该值表示接收到的激光回波强度，通常距离越远数值越低。一般大于 100 可作为参考，0x5959（十进制 22873）是常见的健康回波示例；65534 和 65535 通常表示未获得有效回波。具体判断还要结合目标材质和距离。

常见原因是附近红外光源干扰，例如带红外补光的摄像头。请记录含 strength 值的 9 字节原始数据，临时关闭或遮挡可疑光源；确认后应增加遮光、调整位置或重新设计安装。

可以，但要排查视场内的红外光源、直射阳光反射，并先记录原始数据验证误报。朝上安装时还应使用遮光和防雨结构，避免长期暴露。

可能是电磁兼容干扰。可先增加传感器与 GPS 天线的物理间距，再考虑 EMI 屏蔽和电源、接地优化；最终应在整机安装状态下验证。

先检查 TX/RX、电源和共地；ArduPilot 可确认 RNGFND1_TYPE=20，I2C 时确认 RNGFND1_ADDR=0x10。建议先用 ArduPilot 验证硬件，再检查 PX4 驱动版本；TF03 CAN 还需 250 kbps 和两端 120Ω 终端。

I2C 主要用于短距离板级通信，TFmini Plus 建议不超过 40 cm。超过 2 m 需要总线驱动器、延长器或上拉调优；更稳妥的方案是改用 UART，或通过 RS485 转换实现更长距离。
