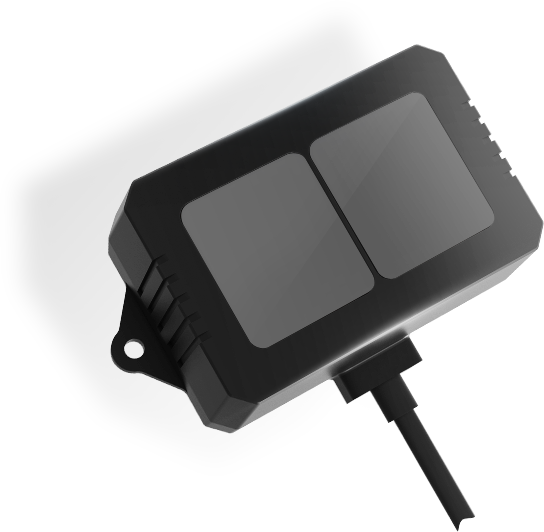

TF02-Pro

TF02-Pro40 m IP65 防护激光雷达

TF02-Pro 面向需要比短距模块更长工作距离的单点测量,适合 UART/I²C/I/O 控制器与 IP65 设备集成。

  • 体积小
  • 抗强光
  • 高强度

关键技术参数

测量范围
0.1 ~ 40 m
帧率
1 ~ 1000 Hz
通信接口
UART,I/O,I²C
防护等级
IP65

需要确认选型或采购信息?

典型应用

料位检测

料位检测

TF02-Pro 观察选定位置的物料表面距离,系统可结合仓体几何换算该位置的料位。选型需比较表面形状、仓内遮挡、窗口积尘和清洁安排;一个料位点不能直接代表整个料堆体积。
天车定位/避障

天车定位/避障

TF02-Pro 提供规划方向的设备间距或目标板距离,供天车控制器进行位置估计和距离预警。需在全行程验证目标可见性、摆动、振动、粉尘和通信延迟,并与既有控制和限位系统配合。

完整参数

产品技术规格
参数值参数值
测量范围0.1 ~ 40 m精度± 5 cm @ (0.1 ~5 m) ± 1% @(5 ~ 40 m)
帧率1 ~ 1000 Hz通信接口UART,I/O,I²C
防护等级IP65产品尺寸69 mm × 41.5 mm × 26 mm
功耗≤ 1 W重量50 g
视场角3°输出数据Single-point Distance Value
工作电压5 ~ 12 V

适用范围与使用边界

适用场景

  • 设备需要比 TFmini 系列更长的前向距离,且控制器使用 UART、I²C 或 I/O 时,可评估 TF02-Pro。
  • 适合无人机辅助测高、设备间距和固定方向触发等任务。

条件

  • 按实际目标反射率和光照核对距离余量;
  • 接口可用输出周期、安装光轴和供电需要与设备一起验证。

不适用场景

  • 控制器要求原生 CAN/RS-485 时,可比较 TF02-i;
  • 料仓窗口容易积尘、需要自动清洁时,可比较 TF02-Pro-W。
  • 若任务是毫米级尺寸或位移检测,应评估相应精密测量传感器,而不是以更大量程代替所需精度。

工业单点测量:按控制器、距离和更新率怎么选

先确认控制器需要原生 CAN/RS-485,还是 UART/I²C/I/O,再比较真实工作距离与输出周期。总线型号和板级接口型号各有取舍,不能只按外形或标称量程替换。

查看完整比较专题
TFmini-i

短距任务,控制器采用工业总线

需要 CAN/RS-485、7–30 V 供电且实际距离处于短距范围时,比较 TFmini-i。

适用边界:先核对具体接口版本和协议;若重视更轻重量或更高更新率,应同时比较板级接口型号。

查看型号详情
TF02-i

更长工作距离,保留工业总线接入

TFmini-i 的实际距离不足、控制器仍使用 CAN/RS-485 时,可比较 TF02-i。

适用边界:最高更新率为 100 Hz;防护资料和交付版本要单独核对,不能直接沿用 TF02-Pro 的规格。

查看型号详情
TF02-Pro当前型号

控制器使用板级接口,并需要较高更新率

可使用 UART/I²C/I/O、需要较长单点距离和较高更新率时,比较 TF02-Pro。

适用边界:不是原生 CAN/RS-485 版本;有效输出周期还受接口、配置和控制器处理能力影响。

查看型号详情
关键参数对比
参数TFmini-iTF02-iTF02-Pro
测量范围0.1 ~ 12 m0.1 ~ 40 m0.1 ~ 40 m
精度± 6 cm @ (0.1 ~6 m) ± 1% @ (6 ~12 m)± 5 cm @ (0.1 ~ 5 m) ± 1% @ (5 ~ 25 m)± 5 cm @ (0.1 ~5 m) ± 1% @(5 ~ 40 m)
帧率1 ~ 100 Hz1 ~ 1000 Hz1 ~ 1000 Hz
通信接口CAN,RS-485CAN,RS-485UART,I/O,I²C
防护等级IP65IP65IP65
产品尺寸50 mm × 34 mm × 41 mm69 mm × 40.5 mm × 31.5 mm69 mm × 41.5 mm × 26 mm
功耗≤ 0.8 W @ 12 V≤ 0.85 W @ 12 V≤ 1 W
重量52 g60 g50 g
视场角2°3°3°
工作电压7 ~ 30 V7 ~ 30 V5 ~ 12 V

常见问题

TF02-Pro的最大测量范围是多少?

TF02-Pro 在 90% 反射率(例如白色表面)下可以测量长达 40 m 的距离,最小范围为 0.1 m。反射率为 10%(暗表面)时,最大范围为 13.5 m。范围性能因目标反射率和环境光条件而异(在室内 0 Klux 和室外 100 Klux 下测试)。

TF02-Pro支持哪些通讯接口?

TF02-Pro 支持 UART 和 I²C 接口。 UART 以 115,200 bps 的默认波特率运行,具有 8 个数据位和 1 个停止位,而 I²C 在从机模式下以高达 400 kbps 的速度运行,默认地址为 0x10(可配置为 0x01 至 0x7F)。两个接口均使用 LVTTL (3.3 V) 逻辑电平。

TF02-Pro 适合什么任务,为什么选择它?

设备需要比 TFmini 系列更长的前向距离,且控制器使用 UART、I²C 或 I/O 时,可评估 TF02-Pro。适合无人机辅助测高、设备间距和固定方向触发等任务。

TF02-Pro 的准确度和精确度如何?

TF02-Pro 在 0.1 m 至 5 m 的距离内提供 ±5 cm 的精度,在 5 m 至 40 m 的距离内提供 ±1% 的精度。距离分辨率为 1 cm,在 90% 反射率下测量 0.1 m 至 35 m 的重复性<2 cm (1σ)。规格基于 25°C 下使用标准白板反射率的测量结果。

TF02-Pro在户外及恶劣环境条件下的表现如何?

TF02-Pro 具有 IP65 外壳防护等级,可在高达 100 Klux 的环境光下运行,适合明亮的户外环境。它在−20°C至+60°C的温度范围内可靠运行,存储能力在−30°C至+80°C的范围内。其优化的光学系统和算法增强了在不同反射率背景和温度变化的情况下的性能。

TF02-Pro有什么电源和功耗要求?

TF02-Pro 需要 5V 至 12V 的直流电源,平均电流消耗≤200mA,总功耗≤1W,工作时峰值电流可达 300mA。这种低功耗特性使其成为无人机和便携式机器人系统等电池供电应用的理想选择。

TF02-Pro 的物理尺寸和重量是多少?

TF02-Pro 的尺寸为 69 毫米(长)× 41.5 毫米(高)× 26 毫米(宽),重量为 50 克(包括 80 厘米电缆)。其紧凑轻巧的设计可以轻松集成到空间受限的应用中,例如无人机、移动机器人和手持式工业工具。

什么需求下应考虑 TF02-Pro 以外的方案?

控制器要求原生 CAN/RS-485 时,可比较 TF02-i;料仓窗口容易积尘、需要自动清洁时,可比较 TF02-Pro-W。若任务是毫米级尺寸或位移检测,应评估相应精密测量传感器,而不是以更大量程代替所需精度。按实际目标反射率和光照核对距离余量;接口可用输出周期、安装光轴和供电需要与设备一起验证。 如项目要求功能安全认证,需单独核对相应证明;激光 Class 1 人眼安全不等于功能安全认证。

TF02-Pro 与其他型号或感知方案怎么选?

TF02-Pro 侧重板级接口和较高更新率,TF02-i 侧重工业总线与宽压供电,TF02-Pro-W 侧重料位窗口自清洁。三者不能只按外形或量程互换。

哪些平台和集成生态系统支持 TF02-Pro?

TF02-Pro通过UART/I²C与Arduino板集成,通过标准串行驱动程序支持ROS(机器人操作系统),并与用于无人机高度控制的Pixhawk自动驾驶系统兼容。其 UART 和 I²C 接口允许与 PLC 系统、工业控制器和嵌入式 Linux 平台(Raspberry Pi、Jetson Nano)集成。北醒提供 UART 和 I²C 协议文档,用于在任何具有标准串行通信功能的嵌入式平台上进行定制固件开发。

传感器处于 I2C 模式但手边没有 I2C 工具,如何切回 UART?

可使用 CH341 等 USB 转 I2C 适配器,通过 BW_CheckWINCC 工具发送切换命令;部分型号也可通过硬件方式处理 PIN5。TFmini-S、TFmini Plus 和 TF02-Pro 通常以 PIN5 接地选择 I2C,切回 UART 时应按对应手册断开接地或发送型号匹配的命令。
