产品中心单点测距激光雷达

TF02-i

TF02-i40 m IP65 防护激光雷达

  • 体积小
  • 抗强光
  • 高强度

关键技术参数

测量范围
0.1 ~ 40 m
帧率
1 ~ 1000 Hz
通信接口
CAN,RS-485
防护等级
IP65

需要确认选型或采购信息?

典型应用

穿梭车避障

穿梭车避障

TF02-i 为规划方向提供障碍距离,供穿梭车控制器判断减速或停车时机。选型需结合目标高度、车速、停车距离和传感器覆盖;单个观测方向不能代表整车周围均已覆盖。

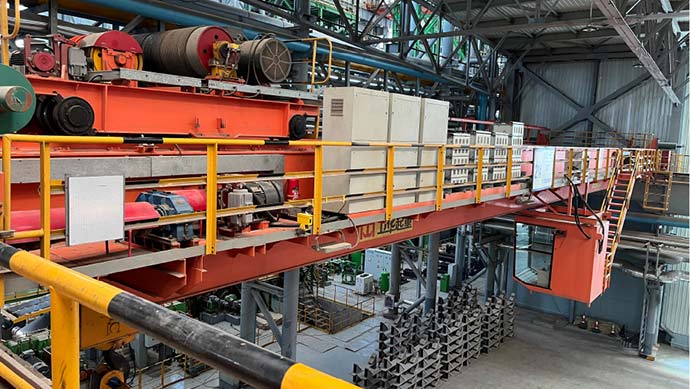

天车定位/避障

天车定位/避障

TF02-i 提供规划方向的设备间距或目标板距离,供天车控制器进行位置估计和距离预警。需在全行程验证目标可见性、摆动、振动、粉尘和通信延迟,并与既有控制和限位系统配合。

完整参数

产品技术规格
参数值参数值
测量范围0.1 ~ 40 m精度± 5 cm @ (0.1 ~ 5 m) ± 1% @ (5 ~ 25 m)
帧率1 ~ 1000 Hz通信接口CAN,RS-485
防护等级IP65产品尺寸69 mm × 40.5 mm × 31.5 mm
功耗≤ 0.85 W @ 12 V重量60 g
视场角3°输出数据Single-point Distance Value
工作电压7 ~ 30 V

适用范围与使用边界

适用场景

  • 工业设备需要 CAN/RS-485 和宽压供电,且短距型号不能满足实际工作距离时,可评估 TF02-i。
  • 其主要价值是把更长的单点测距能力接入现有工业控制路线。

条件

  • 最高更新率与 TF02-Pro 不同;
  • 按交付版本核对协议、输出周期和线缆。

不适用场景

  • 工作距离较短时,可比较 TFmini-i;
  • 需要更高输出更新率、且可使用 UART/I²C/I/O 时,可比较 TF02-Pro。
  • 需要多方向覆盖或物体轮廓时,应评估二维/三维感知。

工业单点测量:按控制器、距离和更新率怎么选

先确认控制器需要原生 CAN/RS-485,还是 UART/I²C/I/O,再比较真实工作距离与输出周期。总线型号和板级接口型号各有取舍,不能只按外形或标称量程替换。

查看完整比较专题
TFmini-i

短距任务,控制器采用工业总线

需要 CAN/RS-485、7–30 V 供电且实际距离处于短距范围时,比较 TFmini-i。

适用边界:先核对具体接口版本和协议;若重视更轻重量或更高更新率,应同时比较板级接口型号。

查看型号详情
TF02-i当前型号

更长工作距离,保留工业总线接入

TFmini-i 的实际距离不足、控制器仍使用 CAN/RS-485 时,可比较 TF02-i。

适用边界:最高更新率为 100 Hz;防护资料和交付版本要单独核对,不能直接沿用 TF02-Pro 的规格。

查看型号详情
TF02-Pro

控制器使用板级接口,并需要较高更新率

可使用 UART/I²C/I/O、需要较长单点距离和较高更新率时,比较 TF02-Pro。

适用边界:不是原生 CAN/RS-485 版本;有效输出周期还受接口、配置和控制器处理能力影响。

查看型号详情
关键参数对比
参数TFmini-iTF02-iTF02-Pro
测量范围0.1 ~ 12 m0.1 ~ 40 m0.1 ~ 40 m
精度± 6 cm @ (0.1 ~6 m) ± 1% @ (6 ~12 m)± 5 cm @ (0.1 ~ 5 m) ± 1% @ (5 ~ 25 m)± 5 cm @ (0.1 ~5 m) ± 1% @(5 ~ 40 m)
帧率1 ~ 100 Hz1 ~ 1000 Hz1 ~ 1000 Hz
通信接口CAN,RS-485CAN,RS-485UART,I/O,I²C
防护等级IP65IP65IP65
产品尺寸50 mm × 34 mm × 41 mm69 mm × 40.5 mm × 31.5 mm69 mm × 41.5 mm × 26 mm
功耗≤ 0.8 W @ 12 V≤ 0.85 W @ 12 V≤ 1 W
重量52 g60 g50 g
视场角2°3°3°
工作电压7 ~ 30 V7 ~ 30 V5 ~ 12 V

常见问题

TF02-i 的测量范围是多少?

在室内 (0 Klux) 和室外 (100 Klux) 条件下,TF02-i 在 90% 反射率下可实现 0.1m–40m,在 10% 反射率下可实现 0.1m–13.5m。范围性能基于目标反射率和照明条件,这些规格是使用标准白色和黑色参考板在 25°C 下测量的。

多台 CAN 传感器接在同一网络后,CAN 总线电压变低是什么原因?

多台传感器同时启用板载 120Ω 终端电阻会使总线负载过大。可发送 5A 05 60 00 BF 关闭传感器侧终端电阻,再发送 5A 04 11 6F 保存设置。整条总线只应在物理两端保留 120Ω 终端电阻。

TF02-i支持哪些通讯接口?

TF02-i 提供双通信选项:RS-485(115200 波特率、8 个数据位、1 个停止位、无奇偶校验)和 CAN(250 kbps,标准帧格式,接收和发送 ID 为 0x00000003)。两个接口都是可配置的,允许无缝集成到不同的工业控制网络中。

TF02-i 适合什么任务,为什么选择它?

工业设备需要 CAN/RS-485 和宽压供电,且短距型号不能满足实际工作距离时,可评估 TF02-i。其主要价值是把更长的单点测距能力接入现有工业控制路线。

TF02-i 的准确度和精度规格是什么?

TF02-i 在 0.1m–5m 范围内提供 ±5cm 的精度,在 5m–25m 范围内提供 ±1% 的精度,距离分辨率为 1cm。这些规格是使用标准白板(90% 反射率)在 25°C 下测量的,并假设稳定的照明条件。

操作环境规格是什么(温度、防风雨)?

TF02-i 的工作温度范围为 -20°C 至 +60°C,存储范围为 -30°C 至 +80°C。

TF02-i 需​​要什么电源?

TF02-i 需​​要 DC 7V–30V 输入,12V 时平均电流≤70mA,峰值电流为 100mA。 12V 时总功耗≤0.85W,能够集成到具有灵活电压轨的电池供电和工业系统中。

TF02-i 的物理尺寸和重量是多少?

TF02-i 的尺寸为 69 毫米(长)× 40.5 毫米(高)× 31.5 毫米(宽),重量为 60 克(包括 70 厘米电缆)。这种紧凑的外形使其适合重量受限的应用,例如无人机和便携式机器人。

什么需求下应考虑 TF02-i 以外的方案?

工作距离较短时,可比较 TFmini-i;需要更高输出更新率、且可使用 UART/I²C/I/O 时,可比较 TF02-Pro。需要多方向覆盖或物体轮廓时,应评估二维/三维感知。最高更新率与 TF02-Pro 不同;按交付版本核对协议、输出周期和线缆。现有参数未明确防护等级,需取得相应资料,不能将缺项当作没有防护。

TF02-i 与其他型号或感知方案怎么选?

TF02-i 与 TFmini-i 先按实际距离比较;与 TF02-Pro 则按控制器接口、供电和更新率比较。若需要原生工业总线,不应只看 TF02-Pro 的最高帧率。

TF02-i 与哪些平台和系统集成?

TF02-i 通过其双工业接口与 PLC 系统、工业控制器和 CAN/RS-485 现场总线网络集成。虽然数据表没有明确列出 Arduino、ROS 或 Pixhawk 支持,但 RS-485 接口和可调节帧速率(1–1000 Hz,默认 100 Hz)可实现与嵌入式系统、机器人平台和实时控制应用程序的自定义集成。

TFmini-i-CAN 或 TF02-i-CAN 无法配置时,如何确认波特率和站号?

使用 CANTOOL 连接并先按广播站号 0x00 发送配置。默认波特率为 250 kbps;确认总线终端、电源和 CANH/CANL 接线后,再按对应 CAN 配置指南修改站号。

TFmini-i-CAN 或 TF02-i-CAN 一直输出同一个距离值,怎么办?

先确认当前输出协议是否被切换为 9 字节格式。需要恢复 8 字节输出时发送 5A 05 05 09 6D,并按设备要求保存设置,然后重新连接并检查响应。若仍异常,请提交原始 CAN 数据、型号和固件版本。
