产品中心单点测距激光雷达

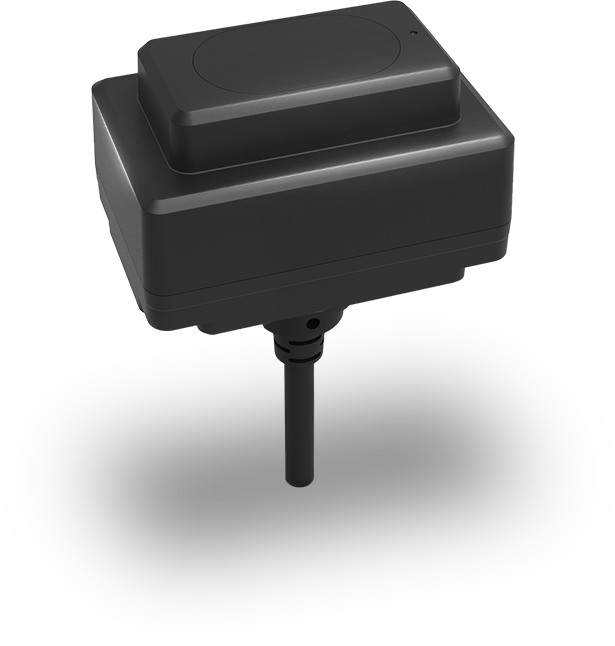

TFmini-i

TFmini-i12 m 工业级激光测距模组

  • 体积小
  • 低功耗
  • 低成本

关键技术参数

测量范围
0.1 ~ 12 m
帧率
1 ~ 100 Hz
通信接口
CAN,RS-485
防护等级
IP65

需要确认选型或采购信息?

典型应用

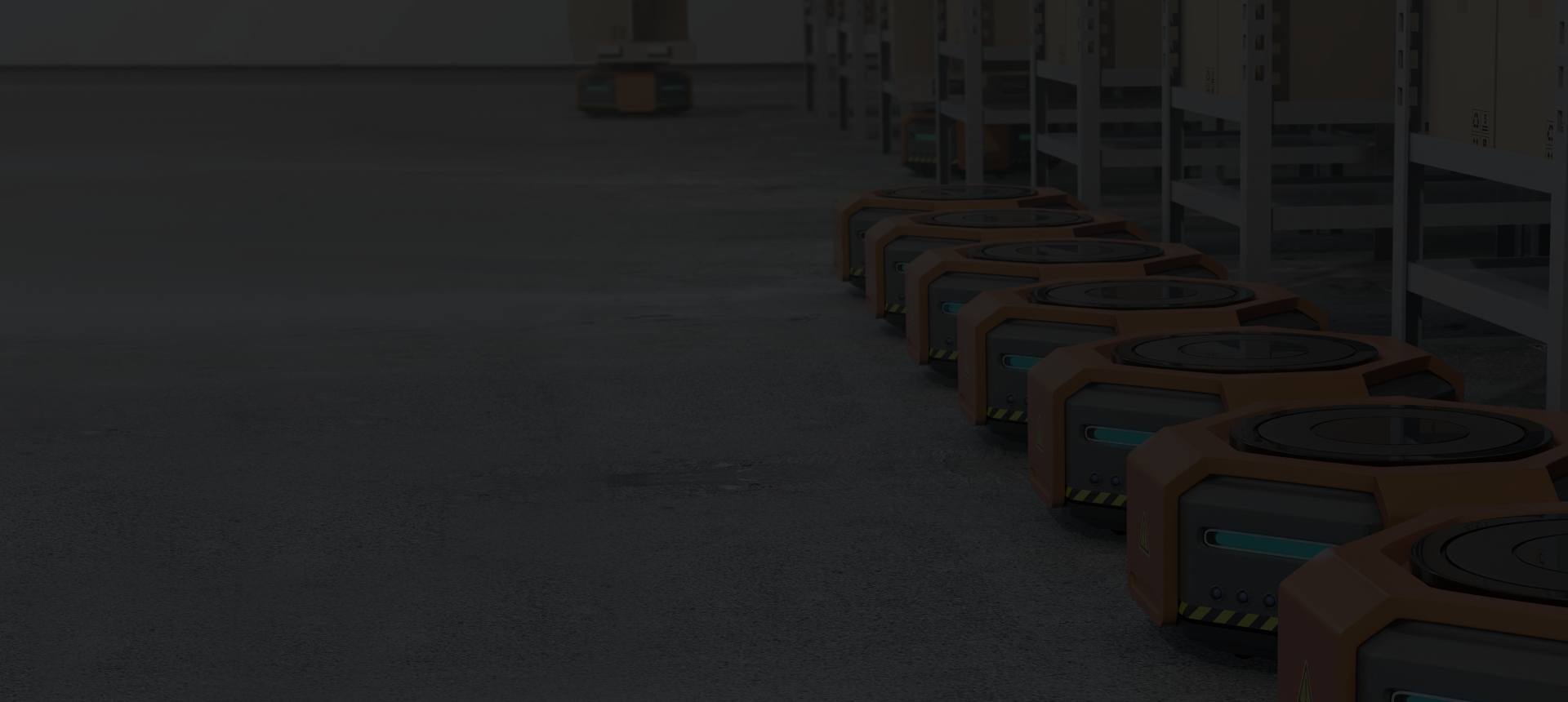

穿梭车避障

穿梭车避障

TFmini-i 为规划方向提供障碍距离,供穿梭车控制器判断减速或停车时机。选型需结合目标高度、车速、停车距离和传感器覆盖;单个观测方向不能代表整车周围均已覆盖。
天车定位/避障

天车定位/避障

TFmini-i 提供规划方向的设备间距或目标板距离,供天车控制器进行位置估计和距离预警。需在全行程验证目标可见性、摆动、振动、粉尘和通信延迟,并与既有控制和限位系统配合。

完整参数

产品技术规格
参数值参数值
测量范围0.1 ~ 12 m精度± 6 cm @ (0.1 ~6 m) ± 1% @ (6 ~12 m)
帧率1 ~ 100 Hz通信接口CAN,RS-485
防护等级IP65产品尺寸50 mm × 34 mm × 41 mm
功耗≤ 0.8 W @ 12 V重量52 g
视场角2°输出数据Single-point Distance Value
工作电压7 ~ 30 V

适用范围与使用边界

适用场景

  • 工业设备采用 CAN 或 RS-485、7–30 V 供电,且测量任务处于短距范围时,可评估 TFmini-i。
  • 相比板级接口模块,其选择理由是与现有控制器和电源路线匹配。

条件

  • 按所购版本核对 CAN/RS-485 协议、终端电阻和输出周期,并将线缆、干扰和目标反射率纳入整机测试。

不适用场景

  • 轻型设备已有 UART/I²C,或对载荷和更新率要求更高时,可比较 TFmini-S 或 TFmini Plus;
  • 需要更长工作距离并保留工业总线时,可比较 TF02-i。
  • 工业接口不意味着所有控制器协议可直接互换。

工业单点测量:按控制器、距离和更新率怎么选

先确认控制器需要原生 CAN/RS-485,还是 UART/I²C/I/O,再比较真实工作距离与输出周期。总线型号和板级接口型号各有取舍,不能只按外形或标称量程替换。

查看完整比较专题
TFmini-i当前型号

短距任务,控制器采用工业总线

需要 CAN/RS-485、7–30 V 供电且实际距离处于短距范围时,比较 TFmini-i。

适用边界:先核对具体接口版本和协议;若重视更轻重量或更高更新率,应同时比较板级接口型号。

查看型号详情
TF02-i

更长工作距离,保留工业总线接入

TFmini-i 的实际距离不足、控制器仍使用 CAN/RS-485 时,可比较 TF02-i。

适用边界:最高更新率为 100 Hz;防护资料和交付版本要单独核对,不能直接沿用 TF02-Pro 的规格。

查看型号详情
TF02-Pro

控制器使用板级接口,并需要较高更新率

可使用 UART/I²C/I/O、需要较长单点距离和较高更新率时,比较 TF02-Pro。

适用边界:不是原生 CAN/RS-485 版本;有效输出周期还受接口、配置和控制器处理能力影响。

查看型号详情
关键参数对比
参数TFmini-iTF02-iTF02-Pro
测量范围0.1 ~ 12 m0.1 ~ 40 m0.1 ~ 40 m
精度± 6 cm @ (0.1 ~6 m) ± 1% @ (6 ~12 m)± 5 cm @ (0.1 ~ 5 m) ± 1% @ (5 ~ 25 m)± 5 cm @ (0.1 ~5 m) ± 1% @(5 ~ 40 m)
帧率1 ~ 100 Hz1 ~ 1000 Hz1 ~ 1000 Hz
通信接口CAN,RS-485CAN,RS-485UART,I/O,I²C
防护等级IP65IP65IP65
产品尺寸50 mm × 34 mm × 41 mm69 mm × 40.5 mm × 31.5 mm69 mm × 41.5 mm × 26 mm
功耗≤ 0.8 W @ 12 V≤ 0.85 W @ 12 V≤ 1 W
重量52 g60 g50 g
视场角2°3°3°
工作电压7 ~ 30 V7 ~ 30 V5 ~ 12 V

常见问题

多台 CAN 传感器接在同一网络后,CAN 总线电压变低是什么原因?

多台传感器同时启用板载 120Ω 终端电阻会使总线负载过大。可发送 5A 05 60 00 BF 关闭传感器侧终端电阻,再发送 5A 04 11 6F 保存设置。整条总线只应在物理两端保留 120Ω 终端电阻。

TFmini-i 的最大测量范围是多少?

在标准 25°C 条件下,TFmini-i 在 90% 反射率(白板)下的室内和室外最大范围为 12 米,在 10% 反射率(黑板)下的最大范围为 7 米。对于室外使用,传感器可保持 70Klux 的环境光抗扰度,使其适合明亮的日光应用。

TFmini-i支持哪些通讯接口?

TFmini-i 提供两种工业级接口:RS-485(默认波特率 115200,8 个数据位,1 个停止位,无奇偶校验)和 CAN(默认 250 kbps,标准帧格式,发送/接收 ID 为 0x00000003)。这两种接口都可以无缝集成到分布式工业控制系统中。

TFmini-i 适合什么任务,为什么选择它?

工业设备采用 CAN 或 RS-485、7–30 V 供电,且测量任务处于短距范围时,可评估 TFmini-i。相比板级接口模块,其选择理由是与现有控制器和电源路线匹配。

TFmini-i 的精度规格是多少?

TFmini-i 在近距离(0.1-6 米)范围内提供 ±6 厘米的精度,在远距离(6-12 米)范围内提供 ±1% 的精度(在 25°C 下使用 90% 反射率白板进行测量)。整个测量范围内的距离分辨率为 1 厘米,为大多数工业应用提供厘米级精度。

工作和存储温度范围是多少?

TFmini-i 可在 -20°C 至 +60°C 之间可靠运行,支持寒冷天气的室外安装和炎热的工业环境。存储温度范围扩展至 -30°C 至 +75°C,允许延长休眠存储时间,一旦恢复到工作条件,不会影响传感器性能。

TFmini-i 需要什么电源?

TFmini-i 接受 7–30V 的宽直流输入范围,在 12V 典型操作下功耗≤0.8W,平均电流≤65mA。传输期间峰值电流达到 100mA,允许与电池组、汽车 12/24V 电源或工业 24V 电源轨灵活集成,无需额外的电压调节。

物理尺寸和重量是多少?

TFmini-i 的尺寸为 50 毫米(长)× 34 毫米(高)× 41 毫米(宽),带集成电缆时重量为 52 克。电缆选项包括带 7 针端子连接器的 70 厘米线束或不带端子的 200 厘米线束,可延长安装距离,使其适合紧凑型无人机有效负载和空间有限的机器人安装。

什么需求下应考虑 TFmini-i 以外的方案?

轻型设备已有 UART/I²C,或对载荷和更新率要求更高时,可比较 TFmini-S 或 TFmini Plus;需要更长工作距离并保留工业总线时,可比较 TF02-i。工业接口不意味着所有控制器协议可直接互换。按所购版本核对 CAN/RS-485 协议、终端电阻和输出周期,并将线缆、干扰和目标反射率纳入整机测试。

TFmini-i 与其他型号或感知方案怎么选?

TFmini-i 与 TFmini-S 的主要取舍是工业总线、供电、重量和更新率,而不是简单的新旧升级关系;需要更长距离时再比较 TF02-i。

TFmini-i-CAN 或 TF02-i-CAN 无法配置时,如何确认波特率和站号?

使用 CANTOOL 连接并先按广播站号 0x00 发送配置。默认波特率为 250 kbps;确认总线终端、电源和 CANH/CANL 接线后,再按对应 CAN 配置指南修改站号。

哪些平台和系统与 TFmini-i 集成?

TFmini-i 通过测距仪 PWM 输入与 Pixhawk 自动驾驶仪集成,通过串行协议驱动程序与 ROS 机器人框架集成,通过 RS-485/CAN 与工业 PLC 和 SCADA 系统集成,以及通过标准 UART 串​​行通信与 Arduino/嵌入式平台集成。其双接口设计支持工业 4.0 部署中的车辆网关模块、移动机器人导航堆栈和分布式传感器网络。

TFmini-i-CAN 或 TF02-i-CAN 一直输出同一个距离值,怎么办?

先确认当前输出协议是否被切换为 9 字节格式。需要恢复 8 字节输出时发送 5A 05 05 09 6D,并按设备要求保存设置,然后重新连接并检查响应。若仍异常,请提交原始 CAN 数据、型号和固件版本。

TFmini-i-485 偶尔出现约 500 ms 的数据跳变,如何处理?

该问题曾在半导体洁净室环境中出现,原因仍需结合现场分析。请在跳变发生时记录完整的 9 字节原始数据以及 strength/amp 值,并将型号、固件版本和环境信息提交给技术支持。

EVIDENCE

TFmini-i

Daily tous les jours · Human Perches

机构
Daily tous les jours
型号
TFmini-i
用途
Human Perches 是 Daily tous les jours 创作的森林互动装置,参与者坐在或站上装置时,可以听到融入音乐的鸟鸣。项目使用了北醒 TFmini-I RS485。
出处
Human Perches
品牌归属
型号级:原文仅记型号
打开原始来源 ↗查看证据引用 →

TFmini-i

Daily tous les jours · Forest Mixer

机构
Daily tous les jours
型号
TFmini-i
用途
Forest Mixer 是加拿大不列颠哥伦比亚省霍恩比岛上的互动声音装置,把参与者说的话变成森林中的旋律和振动。项目使用了北醒 TFmini-I RS485。
出处
Forest Mixer
品牌归属
型号级:原文仅记型号
打开原始来源 ↗查看证据引用 →
