TF02-i 激光雷达测距模组产品规格书 PD-TF02-i A03

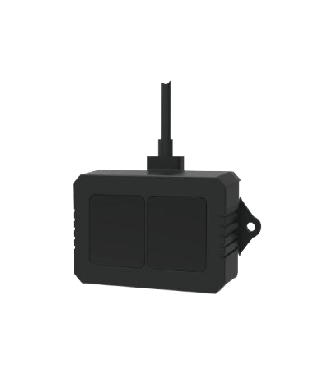

TF02-i 激光雷达测距模组
| TF02-i是一款基于TF02-Pro升级的单点测距雷达，在通讯接口、输入电压等方面做了优化升级，适应各种工业场景需求。产品基于ToF （飞行时间）原理，具有稳定、精准、高灵敏的测量性能。 |
 |
|
|---|---|---|
| 优势特点 | 应用场景 | |
| • 支持宽电压接入 • 支持 CAN 接口 • 支持 RS-485 接口 |
• 机器人 • 智能交通 • 智能设备 • 无人机 |
|
技术规格参数
| 型号 | TF02-i |
|---|---|
| 产品性能 | |
| 测量范围 | 0.1m~40m @90%反射率1 |
| 0.1m~13.5m @10%反射率2 | |
| 准确度3 | ±5cm @（0.1m~5m）; ±1% @（5m~40m） |
| 距离分辨率 | 1cm |
| 帧率4 | 1Hz~100Hz（可调，默认 100Hz） |
| 抗环境光能力 | 100Klux |
| 工作温度 | -20℃~60℃ |
| 光学性能 | |
| 人眼安全 | Class 1 （IEC60825） |
| 中心波长 | 850nm |
| 光源 | VCSEL |
| 视场角5 | 3° |
| 电学性能 | |
| 供电电压 | DC 7V~30V |
| 平均电流 | ≤70mA @12V |
| 功耗 | ≤0.85W @12V |
| 峰值电流 | 100mA |
| 其他 | |
| 尺寸（长×宽×高） | 69mm×40.5mm×31.25mm |
| 机身材质 | ABS/PC/PMMA |
| 储藏温度 | -30℃~80℃ |
TF02-i 激光雷达测距模组产品规格书 PD-TF02-i A03
| 重量 | 60g（含连接线） | ||
|---|---|---|---|
| 线长 | 70cm | ||
| 通信接口6 | |||
| RS-485 | CAN | ||
| 接口参数 | 默认值 | 接口参数 | 默认值 |
| 默认波特率 | 115200 | 默认波特率 | 250kbps |
| 数据位 | 8 | 默认接收 ID | 0x00000003 |
| 停止位 | 1 | 默认发送 ID | 0x00000003 |
| 奇偶校验 | None | 帧格式 | 标准帧 |

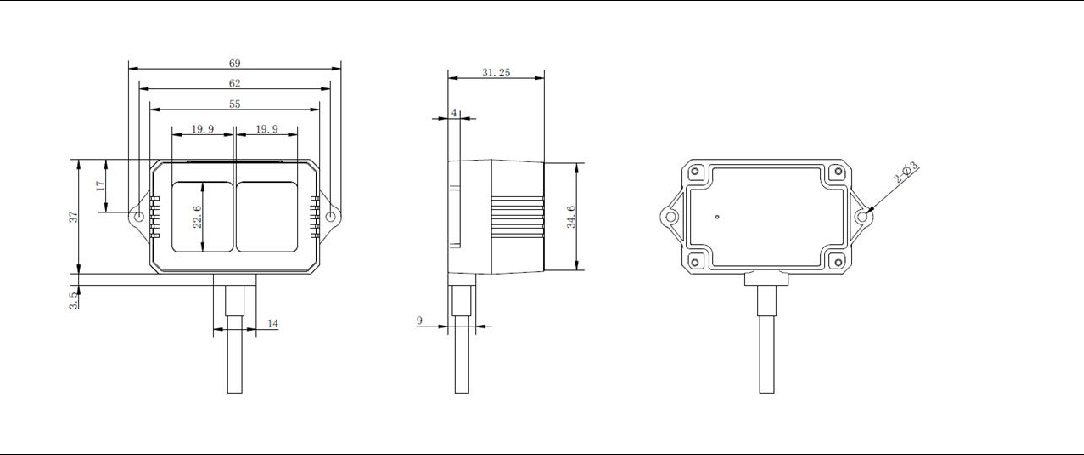

| 外观尺寸 | |||
 |
|||
1 该测量距离为室内 90%反射率背景板、25℃条件下测得，条件变化可能会引起测量结果变化。
2 该测量距离为室内 10%反射率背景板、25℃条件下测得，条件变化可能会引起测量结果变化。
3 该准度为室内 90%反射率背景板、25℃条件下测得，条件变化可能会引起测量结果变化。
4 最高支持 100Hz。可以设定的帧率是 200/n，n 为≥2 的整数，出厂默认为 100Hz。
5 该角度为理论值，实际角度值存在一定偏差。
6 RS-485 和 CAN 为两个版本产品，二者不可通用
免责声明：我们的产品还在不断改进和更新，因此 TF02-i 的规格参数可能会发生变化，请以官网上的最新版本为准。
