TFA1200-L

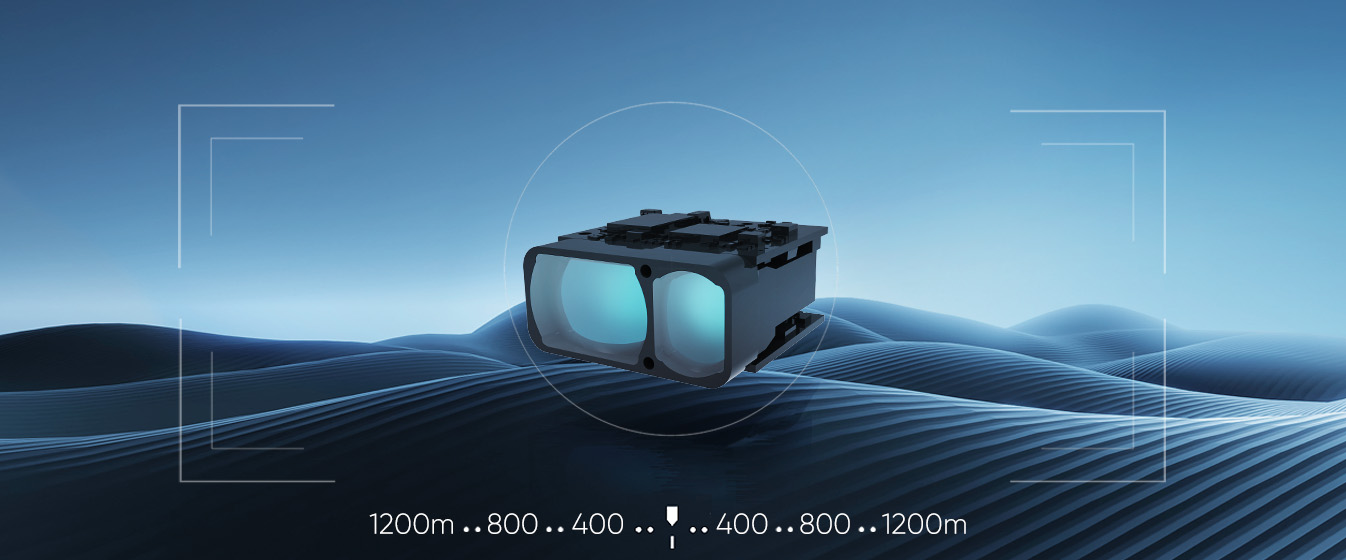

TFA1200-L公里级轻量单点激光雷达

TFA1200-L 为轻型吊舱、巡检和工程设备提供公里级视线距离输入,适合能接受 3 Hz 更新并由整机提供防护的任务。

关键技术参数

测量范围
3 ~ 1200 m
帧率
3 Hz
通信接口
UART
防护等级
without enclosure

需要确认选型或采购信息?

完整参数

产品技术规格
参数值参数值
测量范围3 ~ 1200 m精度1% @ ≤ 200 m
帧率3 Hz通信接口UART
防护等级without enclosure产品尺寸25 mm × 25 × 13 mm
功耗< 1.1 W重量11 g
视场角~ 6 mrad输出数据Single-point Distance Value
工作电压DC 2.7 ~ 5.0 V

适用范围与使用边界

适用场景

  • 巡检吊舱或工程设备需要远处目标的视线距离,且平台能接受 3 Hz 更新时,可评估约 11 g 的 TFA1200-L。
  • 其选择理由是以小体积、低载荷获取公里级单点距离。

条件

  • 确认最短工作距离、目标尺寸和反射率满足任务;
  • 整机需完成光轴标定、瞄准稳定、结构防护,并核对 3 Hz 对控制延迟的影响。

不适用场景

  • 控制任务需要更高频率的距离反馈时,应比较相应高更新率型号或模式;
  • 需要同时观察多个方向、完整地形或三维目标时,应评估扫描或三维测量方案。
  • 单个距离不能直接输出目标坐标或完成避障。

常见问题

TFA1200-L 的测量范围是多少?

TFA1200-L 的检测范围为 3 m 至 1200 m,适合远距离应用。这种扩展的范围对于无人机万向节集成、周边安全和桥式起重机监控特别有价值,其中远程目标检测至关重要。 200 m 范围内的精度 <1%,整个工作范围内的距离分辨率为 10 cm。

TFA1200-L支持哪些通信接口?

TFA1200-L 通过 UART (TTL 3.3V) 进行通信,默认波特率为 115200 bps,可配置 8 个数据位、1 个停止位,无奇偶校验。它输出 3.3V TTL 信号,并使用专有的二进制命令协议(主从通信)来控制测距模式(单次、连续、待机)和检索距离测量结果。 6 引脚接口包括专用 UART_TX/UART_RX 线以及用于模块启用/禁用的 POWER_EN 控制引脚。

TFA1200-L 适合什么任务,为什么选择它?

巡检吊舱或工程设备需要远处目标的视线距离,且平台能接受 3 Hz 更新时,可评估约 11 g 的 TFA1200-L。其选择理由是以小体积、低载荷获取公里级单点距离。

TFA1200-L 的准确度和精度规格是什么?

TFA1200-L 在 ≤200 m 的范围内提供 <1% 的精度,在相同距离范围内的重复性为 6 cm。在整个 3–1200 m 范围内,距离分辨率为 10 cm。这些规格是在室外白天条件下测量的,目标反射率为 90%,激光点完全位于目标物体上,代表典型的真实操作条件。

TFA1200-L 的工作温度范围和环境等级是多少?

TFA1200-L 是无防护外壳模组,整机需提供适当的结构、窗口和环境防护。温度、湿度与环境光按所购版本规格书的条件核对;强光指标不代表所有目标均能达到最长量程。Class 1 人眼安全与设备功能安全是不同要求。

TFA1200-L 需要什么电源?

TFA1200-L 接受 2.7V 至 5.0V 的直流电源输入,25°C 时的典型平均功耗低于 1.1W。这种低功耗设计使其适用于电池供电和能源受限的应用,例如自主无人机和便携式测量设备。 POWER_EN 引脚(引脚 6)允许通过 TTL 3.3V 逻辑软件控制模块的电源状态。

TFA1200-L 的物理尺寸和重量是多少?

TFA1200-L 的尺寸为 25 × 25 × 13 mm(紧凑的立方体占地面积),重量为 11 g ± 0.5 g。这种超轻量和紧凑的设计是专门为集成到万向节系统、固定翼无人机和其他空间受限的平台而设计的,在这些平台中,最小化传感器质量对于飞行稳定性和耐久性至关重要。

什么需求下应考虑 TFA1200-L 以外的方案?

控制任务需要更高频率的距离反馈时,应比较相应高更新率型号或模式;需要同时观察多个方向、完整地形或三维目标时,应评估扫描或三维测量方案。单个距离不能直接输出目标坐标或完成避障。确认最短工作距离、目标尺寸和反射率满足任务;整机需完成光轴标定、瞄准稳定、结构防护,并核对 3 Hz 对控制延迟的影响。

TFA1200-L 与其他型号或感知方案怎么选?

TFA1200-L 与高频中长距产品服务不同的更新率需求;与 TFA1500-L 比较时,应按具体远距模式核对可用距离和频率,而不是把最长量程与最高频率同时使用。

TFA1200-L与哪些平台、系统和开发环境集成?

TFA1200-L 通过标准串行通信与任何具有 UART 功能的微控制器、嵌入式系统或飞行控制器集成:Arduino、Raspberry Pi、STM32 和 PLC 系统。 TTL 3.3V接口,直接兼容大多数单板机;不需要电平转换。虽然数据表中未明确列出,但传感器的 UART 协议支持测距模式的主从命令,使其通过标准遥测适配器与 ROS(机器人操作系统)驱动程序和 Pixhawk 自动驾驶仪兼容,但需要自定义集成代码。
