TFA300 系列 规格书
TFA300 系列 规格书，含原始资料中的参数、图示与说明。
小、重量轻的特点，特别适合集成入无人机光电吊舱，也被周界防护、高架起重机（行车）吊钩防撞、工程测绘等行业广泛应用。
技术规格参数
| 性能参数 | ||
|---|---|---|
| 产品型号 | TFA300 | TFA300-L |
| 测量范围① | 270 m @ 90% 反射率，100 KLux 150 m @ 30% 反射率，100 KLux 90 m @ 10% 反射率，100 KLux |
290 m @ 90% 反射率，100 KLux 170 m @ 30% 反射率，100 KLux 100 m @ 10% 反射率，100 KLux |
| 盲区范围 | ≤ 0.1 m | |
| 测距精度② | ± 10 cm (＜ 10 m)，1% (≥ 10 m) | |
| 重复精度② | ＜ 3 cm @ 1σ | |
| 距离分辨率 | 1 cm | |
| 帧率 | 最高 10,000 Hz（1 ~ 10,000 Hz 可配置，默认 50 Hz） | |
| 抗环境光 | 100 KLux | |
| 光学性能 | ||
| 光源 | EEL | |
| 中心波长 | 905 nm | |
| 视场角 | ＜ 0.5° | |
| 激光等级 | Class1 (IEC 60825-1:2014; EN 60825-1:2014+A11:2021) | |
| 机械电气参数 | ||
| 平均功耗③ | ≤ 0.45 W | |
| 启动峰值电流③ | ＜ 0.75 A | |
| 供电电压 | DC 5 V ± 10% | |
| 串口输出 | 3.3 V TTL | |
| 连接端子 | JST GH 1.25 mm 6 pin | |
| 工作温度 | - 20 ℃ ~ + 60 ℃ | |
|---|---|---|
| 存储温度 | - 40 ℃ ~ + 80 ℃ | |
| 防护等级 | IP67 | NA |
| 典型尺寸④ | 49.4 mm × 37.0 mm × 28.6 mm | 32.0 mm × 30.2 mm × 20.2 mm |
| 典型重量④ | 34.5 g （不含尾线） | 10.5 g |
| 通信接口参数 | ||
| 通信接口 | UART / CAN （可通过指令切换） | |
| 波特率 | 默认 115200 | |
| 数据位 | 8 | |
| 停止位 | 1 | |
| 奇偶校验位 | None | |
| 外形尺寸图（单位：mm） | ||

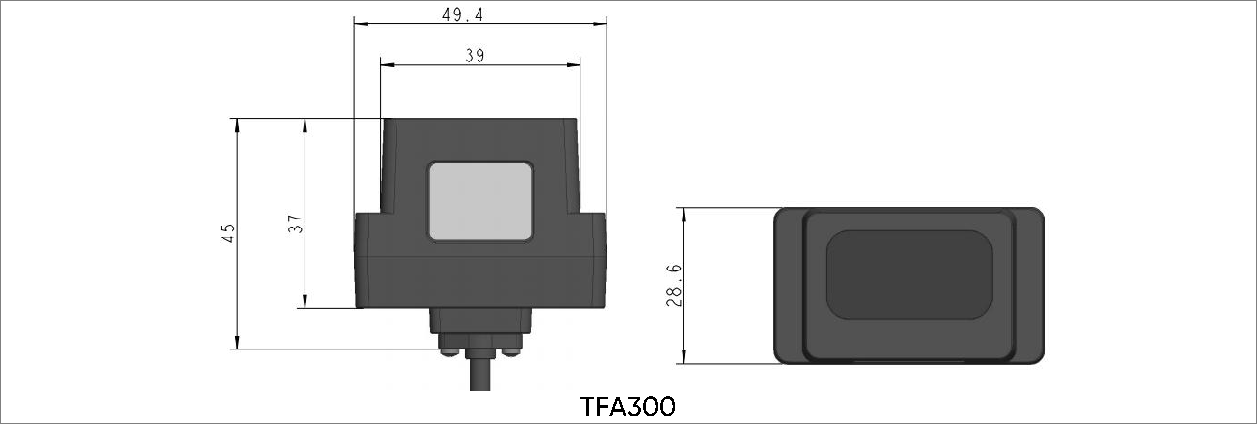

TFA300 |
||

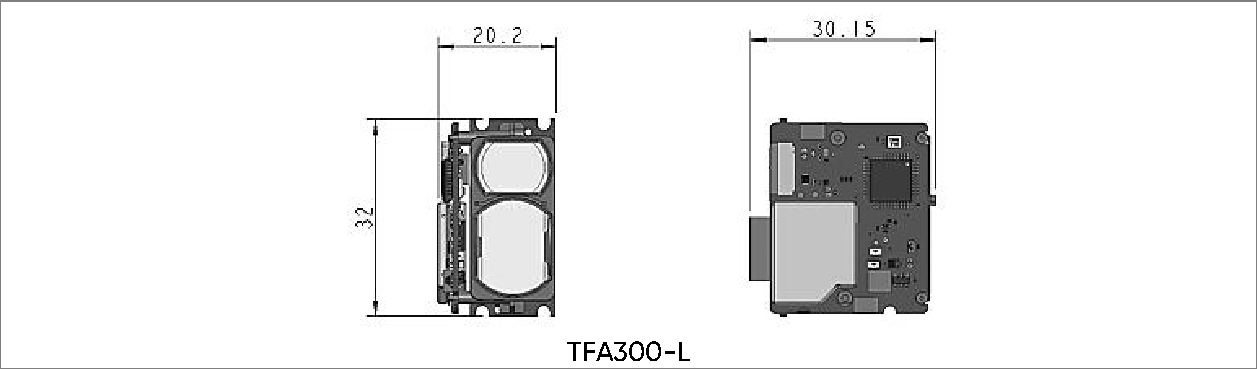

TFA300-L |
||
注： 1. 光斑全部落在目标物上时测得； 2. 100 KLux，90%反射率目标，光斑全部落在目标物上时测得； 3. 50 Hz 帧率，25 ℃温度下测得； 4. 重量、尺寸为典型值仅作参考，详细公差参数请咨询北醒技术人员。
