TF350 规格书
TF350 规格书，含原始资料中的参数、图示与说明。
TF350 长距单点激光雷达产品规格书 PD-TF-350 A00

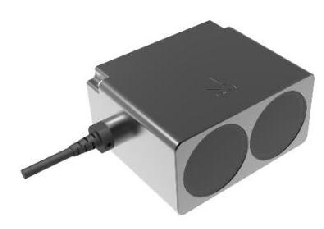

TF350 长距单点激光雷达
北醒工业级单点长距激光雷达 TF350，主要面向智能交通、行业无人机、汽车、工业等应用领域。TF350 兼容多种通信接口，且具有 IP67 的高强度机身和最高 7KHz 的测量频率。此外，TF350 内含针对室外强光环境的补偿算法，使其在强光环境下依然可以
正常工作。同时具有多种测量模式和参数供客户自主选择配置， 以满足不同客户的测距需求。
优势特点应用场景
• 车辆防撞和安全预警 • 高帧率 • 车流统计 • IP67 防护 • 摄像机触发 • 多种接口 • 周界安防
技术规格参数
| 型号 | TF350 |
|---|---|
| 产品性能 | |
| 测量范围 | 0.2-350m@90%反射率1 |
| 0.2-100m@10%反射率2 | |
| 准确度3 | ±10cm（10m 内），1%（10m 以外） |
| 距离分辨率 | 1cm |
| 帧率4 | 100Hz |
| 工作温度 | -25~60℃ |
| 抗环境光能力 | 100Klux |
| 防护等级 | IP67 |
| 光学性能 | |
| 人眼安全 | Class1（EN60825） |
| 中心波长 | 905nm |
| 光源 | LD |
| 视场角5 | 0.35° |
| 电学性能 | |
| 供电电压 | DC 5V~24V |
| 平均电流 | ≤80mA @ 12V |
TF350 长距单点激光雷达产品规格书 PD-TF-350 A00
| 功耗 | ≤1W | |||
|---|---|---|---|---|
| 峰值电流 | ≤180mA | |||
| 通信电平 | LVTTL（3.3V） | RS485 电平（RS485） RS232 电平（RS232） |
||
| 其他 | ||||
| 尺寸 | 78mm*67mm*40mm（长*宽*高） | |||
| 机身材质 | 铝合金 | |||
| 储藏温度 | -40~85℃ | |||
| 重量 | 222g±3g；225g±3g | |||
| 线长 | 70cm | |||
| 通信接口6 | ||||
| RS485/RS232 | UART/CAN | |||
| 默认波特率 | 115200 | 波特率 | 1000kbps | |
| 数据位 | 8 | 接收 ID | 0x3003 | |
| 停止位 | 1 | 发送 ID | 0x3 | |
| 奇偶校验 | None | 帧格式 | 发送帧默认为标准帧接收帧支持标准帧和扩展帧 | |

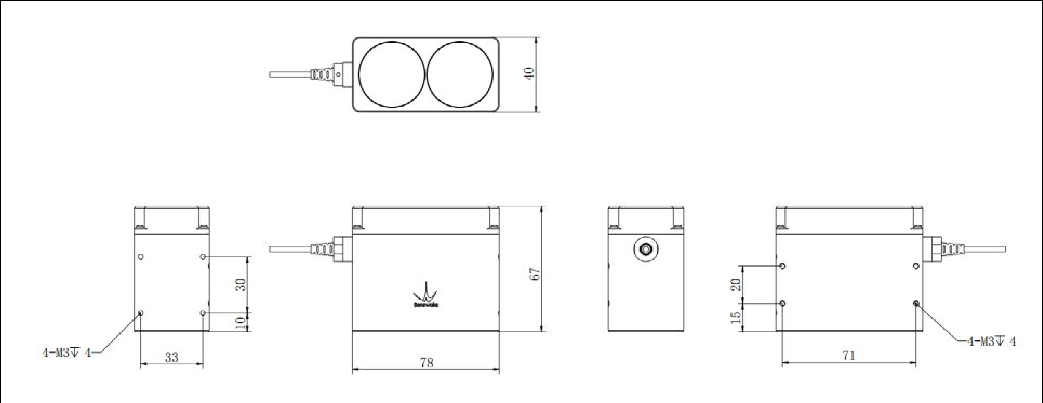

| 外观尺寸 | ||||
 |
||||
1 该测量距离为室内 90%反射率背景板、25℃条件下测得，条件变化可能会引起测量结果变化 2 该测量距离为室内 10%反射率背景板、25℃条件下测得，条件变化可能会引起测量结果变化。
3 该准度为室内 90%反射率背景板、25℃条件下测得，条件变化可能会引起测量结果变化。
4 最高实际 7kHz，出厂默认为 100Hz。
5 该角度为理论值，实际角度值存在一定偏差。
6 RS-485 和 CAN 为两个版本产品，二者不可通用；RS-485 和 RS-232 通过指令切换，详见用户手册。
免责声明：我们的产品还在不断改进和更新，因此 TF350 的规格参数可能会发生变化， 请以官网上的最新版本为准。
