TF02-Pro-W-485 激光雷达测距模组产品规格书 PD-TF02-Pro-W-485 A01

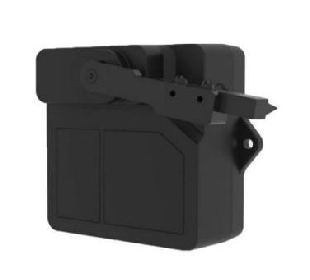

TF02-Pro-W-485 激光雷达测距模组
TF02-Pro-W-485 是一款基于 TF02-Pro-W 升级的单点测距激光
雷达，基于 ToF（飞行时间）原理，具有更高性能，在通讯接口、 输入电压、反接保护等方面做了优化升级，适应工业场景需求。
优势特点应用场景
• 高量程 • 料位检测 • 自除尘功能 • 支持宽电压接入 • 支持 RS-485 接口
技术规格参数
| 型号 | TF02-Pro-W-485 |
|---|---|
| 产品性能 | |
| 测量范围 | 0.1m~25m@90%反射率1 |
| 0.1m~12m@10%反射率2 | |
| 准确度3 | ±6cm @（0.1m~6m）； ±1% @（6m~25m） |
| 距离分辨率 | 1cm |
| 帧率4 | 1Hz~1000Hz（可调，默认 100Hz） |
| 抗环境光能力 | 100Klux |
| 防护等级 | IP5X |
| 工作温度 | -20℃~60℃ |
| 光学性能 | |
| 人眼安全 | Class 1 （IEC60825） |
| 中心波长 | 850nm |
| 光源 | VCSEL |
| 视场角5 | 3° |
| 电学性能 | |
| 供电电压 | DC 7V~30V |
| 平均电流 | ≤200mA@12V |
| 功耗 | ≤4.8W |
| 峰值电流 | 400mA@12V |
| 其他 | |
| 尺寸（长×宽×高） | 85mm×59mm×43mm |
| 机身材质 | PC/ABS |
| 储藏温度 | -30℃~80℃ |
TF02-Pro-W-485 激光雷达测距模组产品规格书 PD-TF02-Pro-W-485 A01
| 重量 | 92g（含连接线） |
|---|---|
| 线长 | 120cm |
| 通信接口（RS-485） | |
| 默认波特率 | 115200 |
| 数据位 | 8 |
| 停止位 | 1 |
| 奇偶校验 | None |

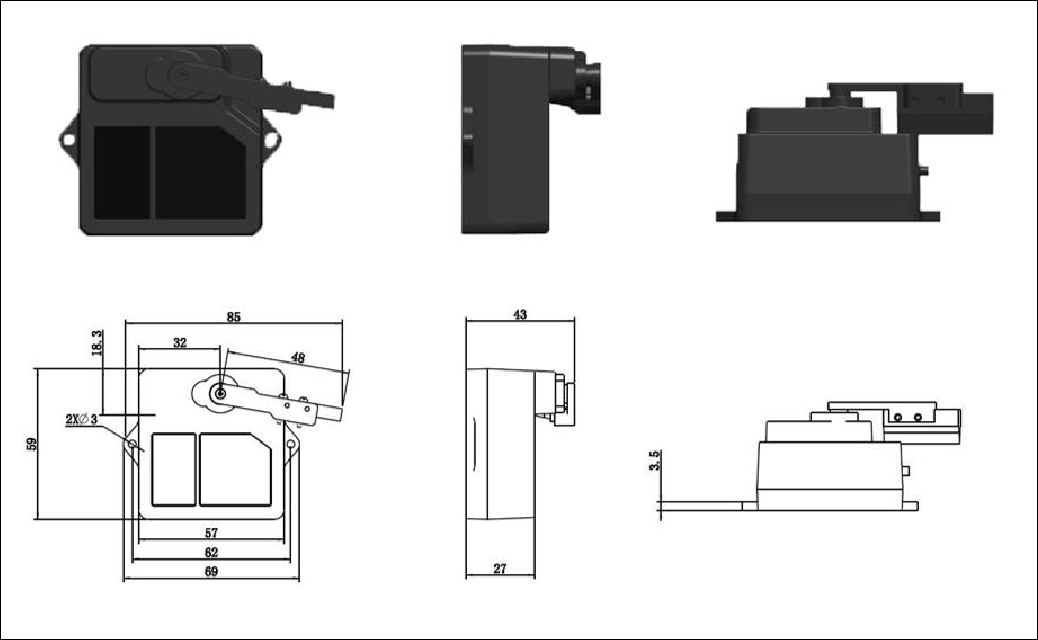

| 外观尺寸 | |
 |
|
1 该测量距离为室内 90%反射率背景板、25℃条件下测得。
2 该准度为室内 10%反射率背景板、25℃条件下测得。
3 该准度为室内 90%反射率背景板、25℃条件下测得，条件变化可能会引起测量结果变化。
4 最高支持 1000Hz。可以设定的帧率是 2000/n，n 为≥2 的整数，出厂默认为 100Hz。
5 该角度为理论值，实际角度值存在一定偏差。
免责声明：我们的产品还在不断改进和更新，因此 TF02-Pro-W-485 的规格参数可能会发生变化，请以官网上的最新版本为准。
