TFmi ni- S 用户手册
北醒（北京）光子科技有限公司
前言
尊敬的用户： 您好，感谢您选择北醒的产品。为让产品的使用体验更好，我们特制定此用户手册，以帮助您更加便捷地使用产品。
本用户手册包括 TFmini-S 激光雷达测距模组的介绍、使用和维护等相关内容，涵盖常见情况下的使用说明及问题处理措施。请在使用前仔细阅读本手册，谨记注意事项，避免危险，并在使用过程中，严格遵守手册内所述步骤执行。
如果您在使用过程中遇到了无法解决的问题，欢迎您随时联系北醒工作人员协助解决。
联系方式官网地址：www.benewake.com 联系电话：400-880-9610 咨询技术问题，请联系：support@benewake.com 咨询销售事宜或索取介绍资料，请联系：bw@benewake.com
公司总部地址北醒（北京）光子科技有限公司北京市海淀区上地街道海国嘉业科技园 3 层
版权声明本文档版权归©北醒公司所有，未经北醒公司的官方书面许可，请勿改变文档中的内容描述， 以及对文档进行修改、删减或翻译。
免责声明我们的产品还在不断改进和更新，因此 TFmini-S 的规格参数可能会发生变化， 请以官网上的最新版本为准。
产品认证
1 概览

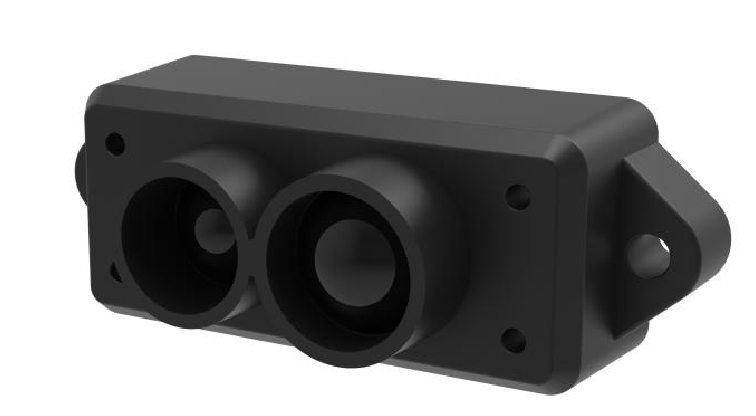

TFmini-S 是基于 TFmini 的升级项目，它是一款小型化，单点测距的产品，基于 ToF（飞行时间）原理，配合独特的光学、电学、算法设计，主要实现稳定、精准、高灵敏度和高速的距离测量的功能。
1.1 产品参数
表 1- 1TFmini-S产品参数列表
| 参数名称 | 参数值 | ||
|---|---|---|---|
| 产品性能 | 测量范围 | 90%反射率 | 0.1m~12m |
| 10%反射率 | 0.1m~7m | ||
| 准确度① | ±6cm（0.1m~6m），±1%（6m~12m） | ||
| 距离分辨率① | 1cm | ||
| 帧率② | 100Hz | ||
| 抗环境光能力 | 70Klux | ||
| 工作温度 | 0℃~60℃ | ||
| 防护等级 | IP65 | ||
| 光学参数 | 人眼安全 | Class 1 （IEC60825） | |
| 中心波长 | 850nm | ||
| 光源 | VCSEL | ||
| 视场角③ | 2° | ||
| 电学参数 | 供电电压 | DC 5V±0.1V | |
| 通信电平 | LVTTL（3.3V） | ||
| 平均电流 | ≤140mA | ||
| 功耗 | ≤0.7W | ||
| 峰值电流 | 200mA | ||
| 其他 | 尺寸 | 42mm*15mm*16mm(长*宽*高) | |
| 壳体材质 | ABS/PC | ||
| 存储温度 | -20℃~75℃ | ||
| 重量 | 5g±0.3g | ||
| 线长 | 10cm | ||
提示 1 准确度、距离分辨率、重复精度等均在室内 25℃ 漫反射白板（90%反射率） 条件下测得。
2 帧数可调整，最高支持 1000Hz。
3 视场角为理论值，实际角度值存在一定偏差。
2 注意事项
2.1 关于文档
本说明书提供产品使用过程中必需的各项信息。
请在使用本产品前认真阅读本说明书，并确保您已完全理解说明书内容。
2.2 产品使用
本产品只能由合格的专业人员维修，且只能使用原厂备件，以保证产品的性能和安全性。
产品本身无极性保护和过电压保护，请按说明书内容正确接线和供电。
产品的工作温度为 0℃~60℃，请勿在此温度范围外使用，以免产生风险。
产品的存储温度为 -20℃~75℃，请勿在此温度范围外存储，以免产生风险。
请勿打开外壳进行本使用说明以外的装配或保养，以免影响产品防护性能，造成产品失效。
2.3 产品失效情况
产品在探测高反射率物体，如镜面、光滑地砖、平静的牛奶液面时，会有失效的风险。
当产品与被测目标之间有透明物体，如玻璃、水时，会有失效的风险。
当产品发射接收窗口被污物覆盖时，会有失效的风险，请保持窗口干净。发射接收窗口为红透亚克力材质，请勿让产品接触酒精，会导致产品损坏。
本产品线缆较细，请在使用时不要用力拉拽线缆，会导致产品损坏。
3 功能及关键参数
3.1 产品功能
TFmini-S 是基于 TFmini 的升级项目，它是一款小型化，单点测距的产品，基于 ToF（飞行时间）原理，配合独特的光学、电学、算法设计，主要实现稳定、精准、高灵敏度和高速的距离测量的功能。产品本身除了具有 TFmini 的低成本、小体积、测距远等特点外，还增加了 IP65 等级防护，测距精度更高，对于室外强光、不同温度、不同反射率等不同环境下适应性更强， 更低功耗，探测频率也更加灵活。产品同时兼容 UART 和 I2C 通信接口，可通过指令进行切换。

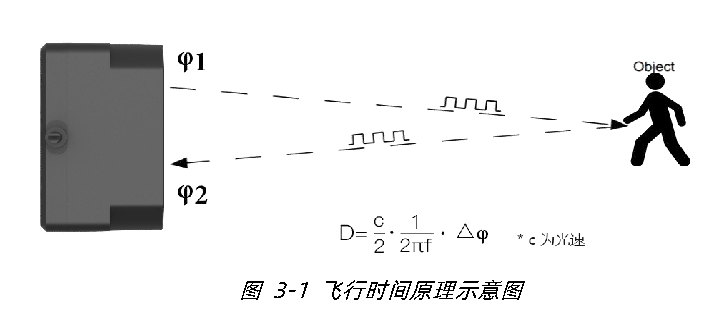

3.2 测距原理
TFmini-S 基于 ToF（Time of Flight）即飞行时间原理。具体为产品周期性的向外发出近红外光调制波，调制波遇物体后反射。产品通过测量调制波往返相位差，得到飞行时间，再计算出产品与被测目标之间的相对距离，如图 3-1 所示。
3.3 外观与结构

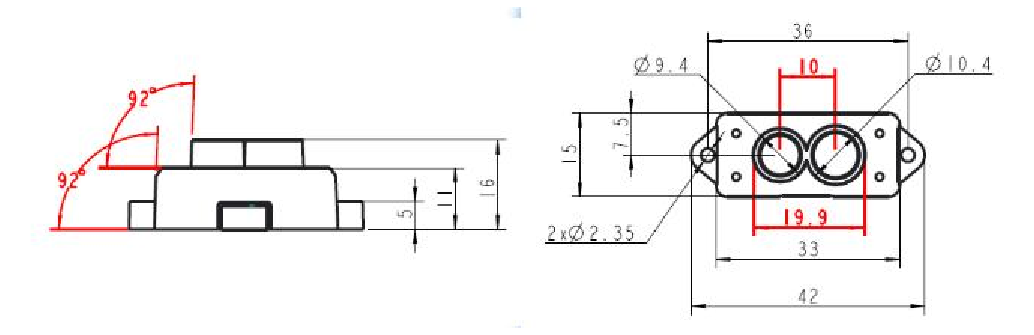

图3-2 TFmini-S尺寸图
3.4 测距特性
TFmini-S 产品经过光路与算法优化，已最大程度减小外界环境对测距性能的影响。但限于工作原理，测距范围仍会受到环境光照强度和被测目标反射率不同程度的影响。
TFmini-S 的测距盲区,为 0-10cm，该范围内的数据不可信。
对黑色（10%反射率）目标的探测能力，测量范围为 0.1-7m。
对白色（90%反射率）目标的探测能力，测量范围为 0.1-12m。
只有当『被测目标边长』大于等于『有效测距边长』时，数据才稳定可靠。『有效测距边长』 由视场角决定（视场角一般是指接收角和发射角中的较小者），计算公式为: d = 2 ∗ D ∙ tanβ 其中，d 表示有效测距边长，D 表示探测距离，β为 TFmini-S 的接收半角 1°，一般的有效测距边长与探测距离的对应关系，见表： 表 3-1 测距距离对应的被测目标有效边长
| 探测距离（m） | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 有效边长（cm） | 3.5 | 7 | 10.5 | 14 | 17.5 | 21 | 24.5 | 28 | 31.5 | 35 | 38.5 | 42 |

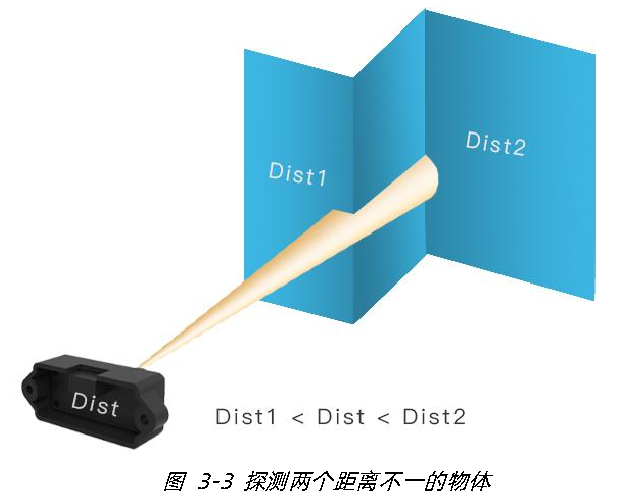

当被测物体边长不满足有效测距边长时，如图 3-3 所示， TFmini-S 输出测量值（Dist）会出现异常。使用过程中如果要求精度较高，应尽量避免此类情况，减小测量误差。
4 线序与数据通信协议

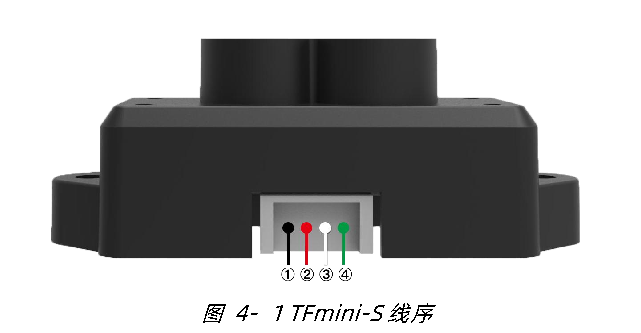

4.1 线序说明
表 4-1 引脚功能及连接说明
| 编号 | 颜色 | 功能 | 说明 |
|---|---|---|---|
| ① | 黑 | GND | 电源地 |
| ② | 红 | +5V | 电源正极 |
| ③ | 白 | RXD/SDA | 接收/数据 |
| ④ | 绿 | TXD/SCL | 发送/时钟 |
接线端子型号：GH1.25-4P。产品包含 10cm 长的连接线，连接线的另一端为普通 1.25-4p 端子(Molex510210400)。客户可自行延长连接线，为保证数据的有效传输，建议自行焊接的连接线长度不大于 1m。
4.2 串口数据通信
TFmini-S 串口数据通信，详见表 4-2 表4-2TFmini-S 数据通信协议——UART
| 接口参数 | 默认值 |
|---|---|
| 默认波特率 | 115200 |
| 数据位 | 8 |
| 停止位 | 1 |
| 奇偶校验 | None |
4.3 串口数据输出格式及编码
TFmini-S 有两种数据输出格式，标准数据输出格式和字符串数据格式，两种格式可通过指令
代码相互切换。
标准数据输出格式（默认）： 数据结构：数据帧长度为 9 字节。包含距离信息（Distance）、信号强度信息（Strength）、 温度（Temp）、数据校验字节（Checksum）等。数据格式为 16 进制（HEX）。具体数据编码详见表 4-3。
表 4-3 数据格式及编码解释
| Byte0 -1 | Byte2 | Byte3 | Byte4 | Byte5 | Byte6 | Byte7 | Byte8 |
|---|---|---|---|---|---|---|---|
| 0x59 59 | Dist_L | Dist_H | Strength_L | Strength_H | Temp_L | Temp_H | Checksum |
| 数据编码解释 | |||||||
| Byte0 | 0x59，帧头，每一帧都相同 | ||||||
| Byte1 | 0x59，帧头，每一帧都相同 | ||||||
| Byte2 | Dist_L 距离值低八位 | ||||||
| Byte3 | Dist_H 距离值高八位 | ||||||
| Byte4 | Strength_L 低八位 | ||||||
| Byte5 | Strength_H 高八位 | ||||||
| Byte6 | Temp_L 低八位 | ||||||
| Byte7 | Temp_H 高八位 | ||||||
| Byte8 | Checksum 为前 8 字节数据的累加和，取累加和的低 8 位 | ||||||
字符串数据格式以字符串形式输出，单位为 m，比如测距为 1.21m，则输出字符串 1.21，后跟转义字符\r\n。
4.4 输出数据说明
Dist(Distance)：代表 TFmini-S 测量输出的距离值，默认单位为 cm，解析为十进制的值范围为 0-1200。实际使用过程中，当信号强度值 Strength<100 或等于 65535（信号过曝）时， Dist 的测量值被认为不可信，默认输出-1，详细的异常数据说明见表 4-4。
Strength：指信号强度，默认输出值会在 0-65535 之间。当测距档位一定时，测距越远，信号强度越低；目标物反射率越低，信号强度越低。
Temp(Temperature)：表征芯片内部温度值。摄氏度 = Temp / 8 - 256 表 4-4 异常数据说明
| Dist | Strength | 说明 |
|---|---|---|
| 65535（-1） | ＜100 | 信号强度低于 100 |
| 65534（-2） | 65535（-1） | 信号强度饱和 |
| 65532（-4） | 其他 | 环境光饱和 |
4.5 I2C 数据通信
TFmini-S 同时支持 I²C 数据通信接口，见下表： 表 4-5 TFmini-S数据通信协议——I²C
| 通信接口 | I²C |
|---|---|
| 最大传输速率 | 400kbps |
| 主从模式 | 从机模式 |
| 默认地址 | 0x10 |
| 地址范围 | 0x01~0x7F |
4.6 I²C 模式数据时序说明
与串口通信不同，I²C 通信由主机发起，雷达做为从机只能被动收发数据。主机向雷达写入配置指令帧后，需要等待足够长的时间，等待处理完该指令后，再进行读取反馈操作，建议等待时间为 100ms。 详见下表： 表 4-6TFmini-SI2C模式通信时序 Start Addr W A Byte0 A --- ByteN A Stop Wait 100ms Start Addr R A Byte0 A --- ByteN A Stop
4.7 I/O 模式说明
本产品增加 I/O 输出模式支持，可通过相关指令使能该模式。详见 6.4。指令开放模式（Mode）， 临界距离值（Dist）及滞回区间（Zone）三个可配置参数： Mode：0（数据输出模式），1（开关量模式，近高远低），2（开关量模式，近低远高）；默认值为 0 Dist：临界值，滞回区间的近端点值，单位 cm；默认值为 0 Zone：滞回区间大小，单位 cm；默认值为 0（无滞回区间） 通过该指令设置开关临界区的滞回区间，当输出为近区电平时，测量值大于滞回区间的远端点后，输出切换为远区电平；当输出为远区电平时，测量值小于滞回区间的近端点时，输出切换为近区电平。（高电平：3.3V，低电平：0V）
5 快速测试步骤
5.1 产品测试所需工具
 |
 |
 |
 |
 |
 |
|---|---|---|---|---|---|
| TFmini-S | 数据线 | TTL - USB 板 | USB 线 | 电脑 | 上位机软件 |
5.2 测试步骤
(1) 上位机测试软件下载请到北醒官网（http://www.benewake.com/download）下载 TFmini-S 上位机软件。
注意：解压上位机软件前请关闭杀毒软件，避免上位机软件中的文件被当成病毒删除，上位机目前仅支持在 Windows 系统上运行。详见附录一：《TF 上位机使用说明》。

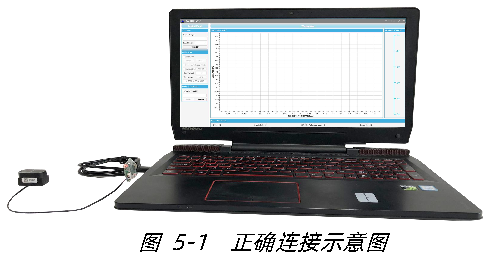

(2) 设备连接
如上图所示，连接『TFmini』、『TTL - USB 转接板』和『USB 线』，确保无松动，再将『USB 线』与『电脑』连接。

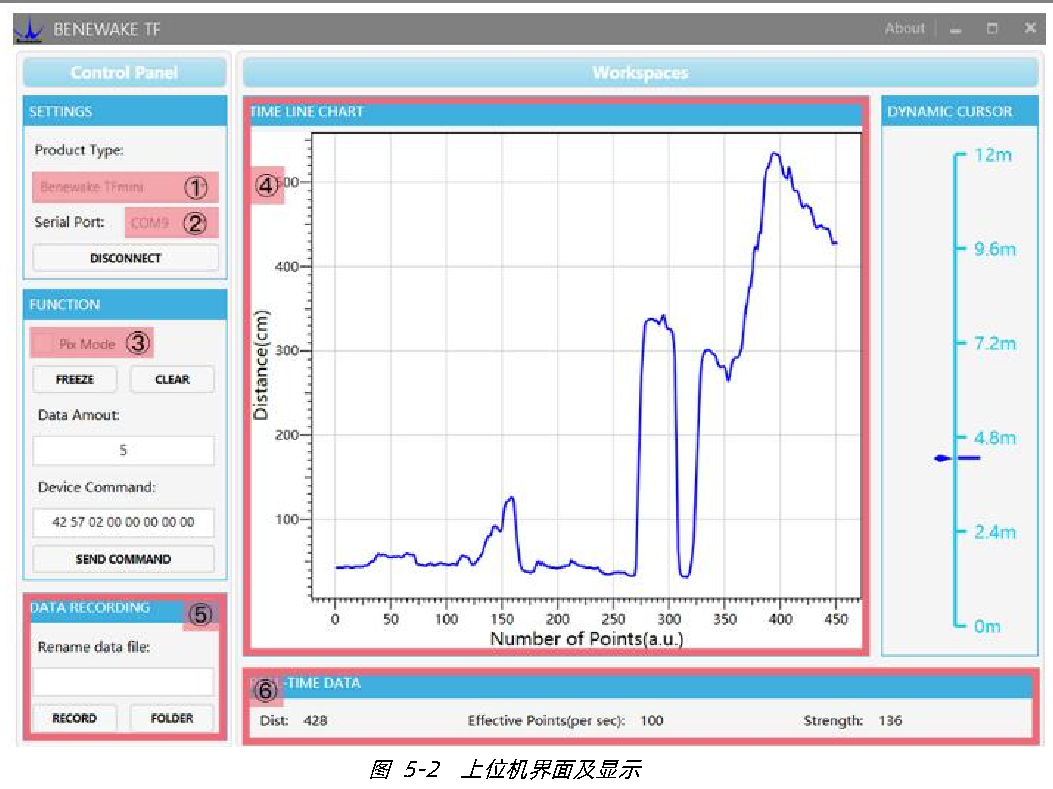

(3) 上位机连接与读数如图 5-2，打开 TF 上位机，选择『① TFmini』，并选择自动识别的占用串口（这里是『② COM57』）。
然后，点击『CONNECT』进行上位机连接。连接成功后，右侧『④ TIME LINE CHART』区域会出现连续输出的数据图像，下方『⑥ REAL TIME DATA』区实时显示当前测试距离（Dist）、 每秒有效数据量（Effective Points）和信号强度（Strength）。
说明： 如果『④ TIME LINE CHART』区没有数据，请检查连接和线序，TFmini-S 上电成功，正面看发射透镜内会有微弱的红光。
如果 TFmini-S 是 Pixhawk 格式输出，需先勾选『③ Pix Mode』，『④ TIME LINE CHART』 区才会正常输出数据图像。勾选 Pix Mode 后，距离单位变为 m。
距离输出 Dist 值，跟据输出单位不同会有所区别，默认单位为 cm。如果通过指令修改 TFmini-S 的距离单位为 mm，上位机并不能区分，『④ TIME LINE CHART』单位仍为 cm。例如，TFmini-S 实际测量距离为 1m，以 mm 为单位则输出 1000，通过该上位机读取的数值为 1000，但上位机上的单位不会变化，仍显示 cm。
6 自定义参数配置说明
6.1 功能简介
为了让 TFmini-S 可以更灵活的解决您的问题，特开放用户自定义配置产品参数的功能。用户可通过发送相关指令来修改产品的原有参数，如输出数据格式、输出帧率等。
请根据需求修改产品配置，切勿频繁尝试不相关指令，以免指令发送错误造成不必要的损失； 请务必按照本说明书所列指令进行产品配置，切勿发送未声明的指令。
6.2 配置指令通信约定
1. 多字节数据采用小端模式传输，即数据的低字节保存在数据帧的低地址中。
如，十进制数 1000 对应十六进制为 0x03E8，则在数据帧保存为 0x5A 0x06 0x03 0xE8 0x03 0x4E 2. 下行：由上位机下发至雷达的数据指令帧 3. 上行：由雷达上传至上位机或其他终端的数据指令帧
6.3 帧定义
注意：所有配置指令均为 16 进制数（HEX）发送。
表6-1 指令编码格式及详细描述
| Byte0 | Byte1 | Byte2 | Byte3 ~ ByteN-2 | ByteN-1 |
|---|---|---|---|---|
| Head | Len | ID | Payload | Checksum |
| 指令编码解释 | ||||
| Byte0 | Head: 指令帧的帧头（固定值，0x5A） | |||
| Byte1 | Len: 指令帧总长度（包含 Head 和 Checksum，单位为字节） | |||
| Byte2 | ID: 代表不同功能指令的解析方式 | |||
| Byte3-N-2 | Data: 数据段，根据 ID 进行解析，数据为小端格式 | |||
| ByteN-1 | Checksum: 对从 Head 到 Payload 的所有字节进行求和计算，取低 8 位 | |||
6.4 一般参数配置及说明
设置 TFmini-S 的相关参数，请先将 TFmini-S 与 PC 建立连接，连接方式参考 5.2，通过 TF 上
位机或者其他串口调试软件，给产品发送相关配置指令；客户也可以通过自己的串口工具发送相关指令。所有指令在 UART 及 IIC 模式下通用。
重要：在发送完参数配置指令后，请务必发送‘保存配置‘’指令，否则再次连接产品时，参数将重置。
表6-2 一般参数配置指令列表
| 可配置项 | 下行指令 | 上行指令 | 说明 | 出厂配置 |
|---|---|---|---|---|
| 获取固件版本 | 5A 04 01 5F | 5A 07 01 V1 V2 V3 SU |
版本 V3.V2.V1 | |
| 系统复位 | 5A 04 02 60④ | 5A 05 02 00 60 | 配置成功 | / |
| 5A 05 02 01 61 | 配置失败 | / | ||
| 输出帧率① | 5A 06 03 LL HH SU |
5A 06 03 LL HH SU |
1-1000Hz 设置 | 100Hz |
| 单次触发指令 | 5A 04 04 62 | 数据帧 | 将输出帧率设置为 0 后，可通过本指令触发测试 | |
| 输出模式 | 5A 05 05 01 65 | 5A 05 05 01 65 | 标准 9 字节(cm) | √ |
| 5A 05 05 02 66 | 5A 05 05 02 66 | 字符串格式(m) | / | |
| 5A 05 05 06 6A | 5A 05 05 06 6A | 标准 9 字节(mm) | / | |
| 波特率 | 5A 08 06 H1 H2 H3 H4 SU |
5A 08 06 H1 H2 H3 H4 SU |
设置波特率② 例： 256000(DEC)=3E800(HEX）， H1=00,H2=E8,H3=03,H4=0 0 |
115200 |
| 输出开关 | 5A 05 07 00 66 | 5A 05 07 00 66 | 关闭数据输出 | / |
| 5A 05 07 01 67 | 5A 05 07 01 67 | 使能数据输出 | √ | |
| 通信接口设置 | 5A 05 0A MODE SU |
/ | 0（UART）;1（I2C） | UART |
| 修改 I2C 从机地址 | 5A 05 0B ADDR SU |
原指令 | 修改 I2c_slave_addr | 0x10 |
| 获取测距结果 | 5A 05 00 01 60 | 数据帧(标准 9 字节(cm)) | 仅 IIC 模式下可用 | / |
| 5A 05 00 06 65 | 数据帧(标准 9 字节(mm)) | |||
| I/O（开关量） 模式使能 |
5A 09 3B MODE DL DH ZoneL ZoneH SU |
/ | 开启/关闭 I/O（开关量）输出模式 MODE： 0 – 标准数据模式 1 – I/O，近高远低 2 – I/O，近低远高 |
0（标准数据模式） |
| Zone：滞回区间 | ||||
|---|---|---|---|---|
| 低功耗模式使能 | 5A 06 35 0X 00 SU |
5A 06 35 0X 00 SU |
X（HEX）取值范围 0~A，低功耗模式下输出频率不支持超过 10Hz； X＞0 时，低功耗模式使能； X=0 时，低功耗模式关闭⑤ |
/ |
| 信号强度低阈值和低阈值输出值 | 5A 07 22 XX LL HH 00⑥ |
5A 07 22 XX LL HH SU |
修改示例:Strength≤100 后，Dist 输出值修改为 1200。 XX=100/10=10(DEC)=0A( HEX) 1200(DEC)=4B0(HEX) LL=B0，HH=04 |
Strength ≤100 后， Dist 输出值为 65535 （-1） |
| 恢复出厂设置 | 5A 04 10 6E | 5A 05 10 00 6F | 配置成功 | |
| 5A 05 10 01 70 | 配置失败 | |||
| 保存设置 | 5A 04 11 6F③ | 5A 05 11 00 70 | 配置成功 | |
| 5A 05 11 01 71 | 配置失败 |
解释说明：‘SU’代表校验和 1 该配置项主要用于调整产品的输出频率。输出频率默认值为 100Hz，支持自定义配置， 可配置值满足 1000/n（n 为正整数）；随着频率提高，数据输出稳定性会降低。
2 须使用常用波特率（9600/14400/19200/56000/115200/460800/921600）。当输出帧率较高时，建议使用高波特率以确保数据传输稳定。发送修改波特率指令后，需要保持通电，切换为目标波特率下，发送保存设置指令才能是更改生效。
3 信号强度低阈值设置为小于 100 的数值后，当信号强度低于 100 时，测距值的波动性会变大。
4 在发送完相关参数配置指令后，请务必发生‘保存设置’指令，否则重新上电后设置将无法生效。
5 系统复位指令发送后，请保持通电并等待 1s，否则有可能导致无法复位。
6 从低功耗模式切换为正常功耗模式后，输出频率将于低功耗模式下一致，若仍需要 100Hz 输出，需要在关闭低功耗模式后，手动设置输出频率为 100Hz。
7 远程升级
TFmini-S 支持远程升级，当用户产品不能满足当前的使用需求，且北醒官方有相应的固件更新后，用户可通过“TFmini-S 远程升级上位机”更新产品固件。请联系技术支持人员获取远程升级上位机。
TFmini-S 固件升级所需要的工具与快速测试步骤中描述的基本一致，同样需要 TTL-USB 板建立 TFmini-S 与电脑的连接。

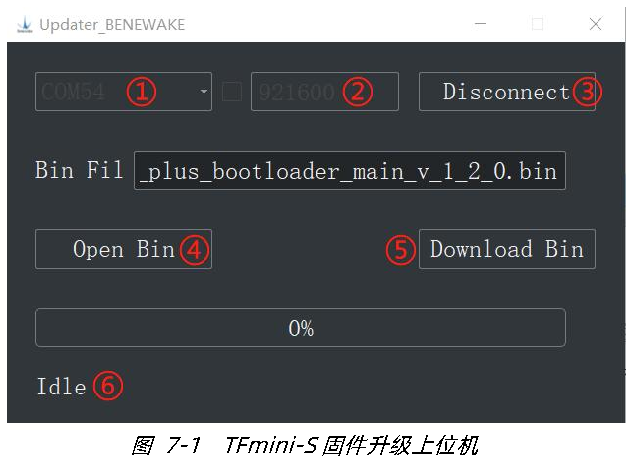

连接好后，打开 TFmini-S 远程升级上位机，选择合适的端口，此处为『① COM8』。在『② 115200』处输入正确的波特率，点击『③ CONNECT』,建立 TFmini-S 与上位机通信；点击『④ Open Bin』选择需要更新的固件文件，上方文本框中会显示该固件文件地址。然后点击『⑤ Download Bin』即可完成更新。『⑥』会显示固件更新信息。
注：远程升级上位机和固件文件需要放在纯英文路径下。
8 故障-原因和处理措施
（1）正常使用 TFmini-S 情况下，有时距离值会跳变为-1。
原因：由于测试环境不同（被测目标的反射率和环境光干扰等），TFmini-S 探测的信号强度会受到不同程度的影响。为保证测量数据的可靠性和稳定性，TFmini-S 内部做了算法剔除， 当信号强度不足时，默认状态下 TFmini-S 的距离值会反馈为-1，仅提示用户该数据不可信。
处理措施：请您将此类数值当作触发信号，以保证在 TFmini-S 输出不可信数据时，您的系统可采用其他可信数据做下一步判断决策。
（2）雷达输出距离值与实际距离误差较大。
原因①：TFmini-S 数据通信协议解析错误。
处理措施：检查数据通信解析方式，如错误，请查看数据格式，调整解析方式。
原因②：限于 TFmini-S 的物理原理，被测目标为高反射率（镜面、光滑瓷砖等）或透明（玻璃、水等）物质时，可能出现所述现象。
处理措施：请尽量避免在此种情况下使用。
原因③：产品透镜处有杂物遮盖。
处理措施：请用干燥的无尘布轻轻将杂物擦除。
（3）TFmini-S 没有数据输出。
原因：产品出厂前会经过严格的审检，以保证出厂的产品都可正常使用。因此可能是运输或者使用过程中的意外情况导致工作异常。
处理措施：检查供电是否正常，电压是否在额定电压范围内。如供电正常，TFmini-S 发射镜头内会有微弱红光。
检查 TFmini-S 接线顺序是否正确，连接是否可靠。
检查数据解析是否正确，请按照说明书说明的数据格式进行解析。
如仍未解决问题，请联系技术支持。
（4）雷达连接上位机后，无数据输出。
原因①：目前上位机仅支持 Windows 操作系统，其他系统暂不支持。
处理措施：更换为 Windows 操作系统的 PC。
原因②：TTL - USB 板连接不良。
处理措施：检查 TTL -USB 板与 TFmini-S 和 PC 的连接是否正确可靠。
原因③：串口驱动未正确安装。
处理措施：重新插拔 USB 连接线，尝试重新安装驱动，或去网上直接搜索驱动程序下载安装。
如果仍不能正常使用上位机，请联系我司技术支持。
（5）TFmini-S 在 12m 处精度变差、数据波动变大。
原因：前端镜筒周围有金属材质的物体。
处理措施：将镜筒附近的金属物体移开或更换为非金属材质。如果您的安装位置中镜筒周围的金属材质不可变更，同时对极限的距离下数据稳定性和误差有较高要求，请联系我司技术支持。
9 常见问题及解答
Q1：请问 TFmini-S 是否支持 3.3V 或其他电压供电？ A1：您好，目前不支持。TFmini-S 标准供电 5V±0.1V。如您有其他需求，可联系销售人员咨询定制事宜。
Q2：请问 TFmini-S 工作一段时间后会发热，是坏了吗？ A2：您好，这是产品正常工作状态。芯片与电路板持续工作后，轻微发热属于正常现象。
Q3：请问 TFmini-S 可以与 Arduino 或树莓派连接使用吗？ A3：您好，可以。TFmini-S 使用串口通信协议，只要是支持串口通信的控制板即可通信使用。
Q4：请问 2 台 TFmini-S 同时工作会相互干扰吗？ A4：您好，当 2 台 TFmini-S 同向摆放、光斑打在同一被测物上且重合的时候，不会互相干扰； 当 2 台以上的 TFmini-S 同向摆放且光斑重合的时候，相互之间会有干扰；当 2 台 TFmini-S 面对面工作的时候，会产生严重的干扰。

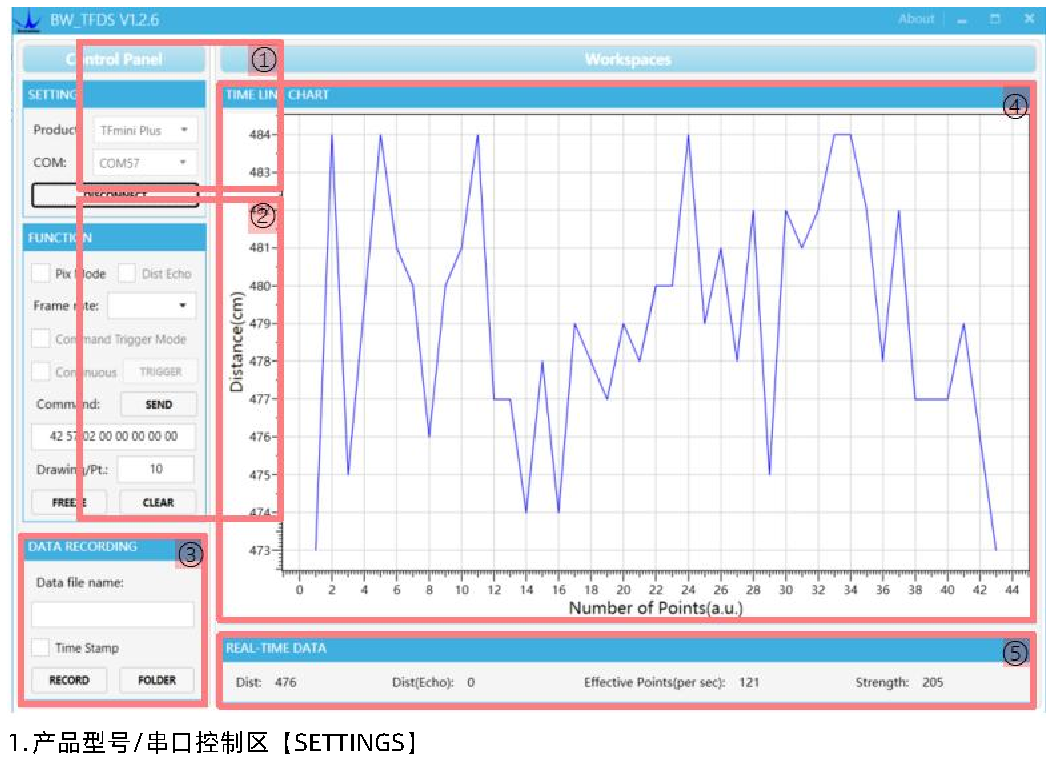

附录一 TF 系列上位机使用说明
该上位机目前仅支持在 windows 系统下使用，适用于北醒光子科技有限公司的 TF 系列产品， 但仅限于按照串口通信协议输出的产品，TFmini-S 具体操作细节见下列说明。
Product Type 产品型号选择：在电脑端通过 TTL-USB 转接板连接相应的雷达型号， 如图使用的是本公司产品 TFmini-S，选择 TFmini 即可。
COM 串口通信的端口：选择电脑端识别雷达相应的端口号。TF 系列产品默认波特率为 115200， 上位机中默认使用该波特率进行连接。
CONNECT/DISCONNECT：点击【CONNECT】按钮，建立与雷达的连接；当点击 【DISCONNECT】按钮，取消连接。
2. 功能区【FUNCTION】 Pix Mode 模式选择：如果是 Pixhawk 版本，勾选之后开启 PIX 模式；取消勾选， 恢复默认输出格式。请注意，因 Pix 模式输出格式特殊，此时上位机统计的实时帧率不可信。
Frame Rate 更改帧率：点击下拉框，选择所需帧率，即时生效；可在【5】中有效点（Effective Points）处查看帧率变化。需注意，因数据传输问题，实际帧率会与理论帧率存在一定差别。
FREEZE/CLEAR 暂停/取消按钮：点击【FREEZE】之后，可以使上位机暂停，便于分析【4】 中的图像；点击【CLEAR】之后，会清除【4】内的绘图曲线，重新开始绘图。
Drawing/Pt 数据总计平均：默认是 10，即上位机每接收 10 个数据，把 10 个点的数值取平均后在【4】内绘制一个点。可按需修改（为防止上位机卡顿，数值最好≥10），输入数值后，
通过键盘回车键使能。
Device Command 串口指令发送区：可通过此窗口对 TFmini-S 进行 16 进制串口指令的发送， 需要注意的是输入指令完成后点击回车键，然后再点击上方的【SEND】按钮。
3. 数据录制区【DATA RECORDING】 Record 数据录制栏：在文本窗口给要保存的数据命名，输入完毕后敲下回车键，通过【RECORD】 按钮录取 TF 数据，数据会保存在命名的文本文件中，再次点击该按钮【FINISHED】，数据录制结束。
FOLDER 打开文件夹：通过【FOLDER】打开数据保存的文件夹。
注：当雷达输出帧率较高时，如 1000Hz，因数据量较大上位机添加的时间戳存在不均匀现象 4. 数据图像显示区【TIME LINE CHART】 上位机根据接收到的数据绘制连续的测距图像，纵坐标表示当前测距，横坐标表示有效点计数。
5. 实时数据显示区【REAL-TIME DATA】 Dist 测距值：默认单位 cm。
Dist（Echo）：此项为 TF03 产品参数，TFmini-S 默认为 0。
Effective Points（per sec）：表示 TF 每秒刷新的有效数据。
Strength 信号强度：在 pix 模式下，由于没有强度输入 Strength 默认为 0。
6. 使用环境及注意事项使用环境 ： 本上位机需求 Windows 操作系统 Win7 以上版本 ， 同时 PC 中须安装 .Net Framework 4.5.2 注意事项：请勿将输出帧率大于 500Hz 的产品直接与上位机连接，会导致上位机界面卡死。
